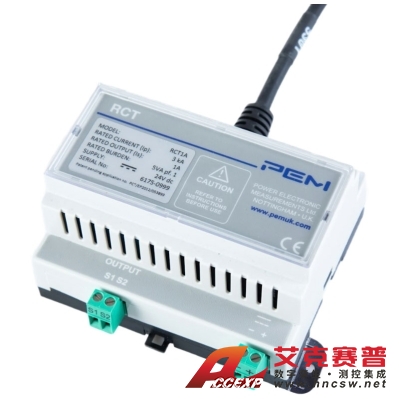

PEM RCT1A系列羅氏線圈 工業電流探頭傳感器 可永久安裝
名稱：儀器附件及傳感器
品牌：PEM
型號：RCT1A系列
簡介：PEM RCT1A系列羅氏線圈 通常用作傳統電流互感器的替代品，并與許多功率、電流和電能質量表兼容。具有 5kHz 帶寬的單通道、工業電流傳感器。
申請服務
- 產品介紹
PEM RCT1A系列羅氏線圈 工業電流探頭傳感器 具有薄而靈活的夾式羅氏線圈，旨在直接替代傳統電流互感器。RCT1A 在改裝應用中具有特殊的優勢，在這些應用中，接觸被測導體或周?chē)臻g有限，例如在緊密間隔的母線中。
RCT1A 具有高達 5Ω 的 0-1A 輸出，提供至少 1 類計量精度，并可與新安裝或舊安裝中的功率表、電流表和電能質量表一起使用。PEM RCT1A系列羅氏線圈安裝簡單，易于改裝，薄、輕、柔韌且可夾住。電子外殼裝有積分器和信號調節器，并提供 0-1A 輸出。
PEM RCT1A系列 電流探頭提供：
僅交流電流
單通道
250Arms 至 50kArms
典型精度優于 1%
1A rms 輸出
< 0.5° 相移PEM RCT1A系列通常用作傳統電流互感器的替代品，并與許多功率、電流和電能質量表兼容。
PEM RCT1A系列特點
可追溯校準（包括證書）
非磁性材料意味著出色的線性度<0.2% 讀數
完全隔離的測量
隔離電源 2kVdc
2kV絕緣線圈
小型 DIN 導軌外殼
標準和批準
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032 標準
PEM Ltd 已通過 ISO9001：2015 標準認證
專利產品
PEM RCT1A系列的電氣性能指標
額定電流 （rms）：500A， 800A， 1000A， 1600A， 2000A， 2500A， 3000A， 4000A， 5000A， 8000安， 10000安， 16000A， 20000A， 25000A， 30000A， 40000安， 50000安
額定輸出（滿量程 FS）：1A 均方根
輸出限制：120% FS （1.2A 均方根）
電源電壓：24伏直流 （+/-20%）
輸入功率：隨負載和輸出電流而變化，例如13W（100% 額定電流，5Ω），3.5W（100% 額定電流，1.25Ω）
工作溫度范圍：–5°C 至 +40°C（積分器電子設備）/–20°C 至 +80°C（線圈和電纜）
帶寬 （-3dB）：0.6Hz 至 5kHz
相移（45 至 65Hz）：< 0.5°
精度（典型值）讀數的 ±1.0%（20% 至 120% FS，25°C）
額定負載：5Ω 至 1.25Ω
線圈長度：300 毫米、500 毫米、700 毫米或 1000 毫米（可根據要求提供更長的線圈）。
電纜長度：1m 或 2.5m（可根據要求提供更長的線圈）。

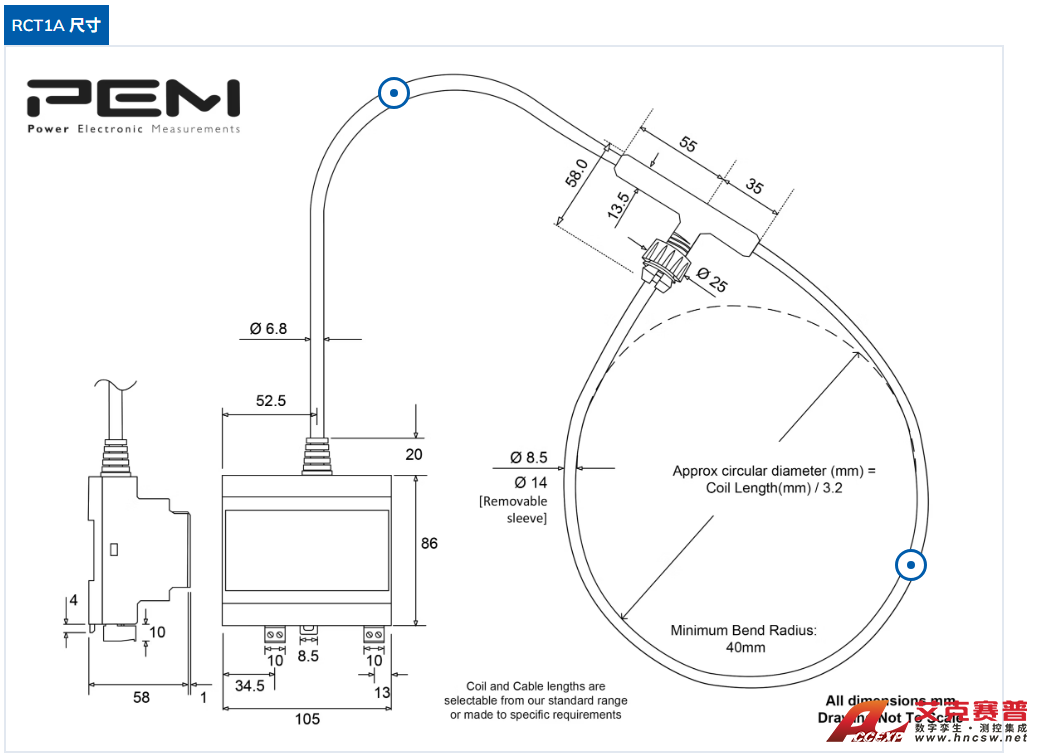

產品尺寸
