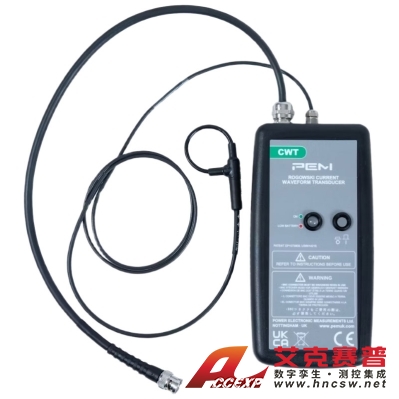

PEM CWT | CWTMini50HF系列羅氏線圈 電流探頭傳感器
名稱：儀器附件及傳感器
品牌：PEM
型號：CWTMini50HF系列
簡介：PEM CWT | CWTMini50HF系列羅氏線圈 電流探頭傳感器一種新型屏蔽式夾式羅氏示波器電流探頭，具有出色的 dV/dt 抑制能力和 50MHz 帶寬。CWTMini50HF采用周長100mm、橫截面直徑3.5mm的新型屏蔽環繞線...
申請服務
- 產品介紹
PEM CWT | CWTMini50HF系列羅氏線圈 電流探頭傳感器一種新型屏蔽式夾式羅氏示波器電流探頭，具有出色的 dV/dt 抑制能力和 50MHz 帶寬。
CWTMini50HF采用周長100mm、橫截面直徑3.5mm的新型屏蔽環繞線圈，提供50MHz（-3dB）帶寬。 該屏蔽提高了線圈暴露于快速dV/dt瞬變的電路中的電流測量性能;例如，在測量具有高阻斷電壓的半導體器件中的快速電流瞬變時。CWTMini50HF 是一款寬帶電流探頭，具有固定的 0.5m BNC 輸出，可連接到大多數類型的示波器或數據采集設備。
PEM CWT | CWTMini50HF系列主要特點
一種新型靜電屏蔽羅氏線圈 - 對快速本地 dV/dt 瞬變或 50/60Hz 大電壓的干擾具有出色的抗擾度。
寬工作溫度 -40°C 至 +125°C。
（-3dB）帶寬高達50MHz。
上升時間 12.5ns（對于 100mm 線圈）。
額定電流從 30A pk 到 30kA pk。
標準線圈長度（周長）為 100 毫米或 200 毫米。
薄線圈橫截面直徑為 3.5mm，用于 2kV pk 絕緣，4.5mm 用于 5kV pk 線圈。
PEM CWT | CWTMini50HF系列應用
半導體開關波形（器件損耗）。
電力電子電路中的開關電流波形，例如：
小至 TO-247 的 MOSFET 或 IGBT 器件。測量半導體中的功率損耗。
監測小型電感器、電容器、緩沖電路等的電流。
在存在大直流電流的情況下測量小交流電流（例如，監控電容器紋波）。
電源轉換器開發和診斷。
測量工頻到射頻應用中的高頻正弦、脈沖或瞬態電流。
標準與合規性
CE標志
符合 EMC EN61326-1 標準
符合IEC 61010-1;IEC 61010-2-032
PEM Ltd 已通過 ISO9001：2015 標準認證
專利產品
PEM CWT | CWTMini50HF系列產品型號
| 型號 | 靈敏度(mV/A) | 峰值電流(A) | 峰值di/ dt(kA/μs) | 噪聲 (mVp-p) | 衰減(%/ms) | 低頻帶寬(-3dB)Hz | 高頻帶寬(-3dB)MHz | |
| CWTMini50HF系列 | 100mm線圈 | 200mm線圈 | ||||||
| CWTMini50HF/015 | 200 | 30 | 2.0 | 20 | 85 | 150 | 50 | 36 |
| CWTMini50HF/03 | 100 | 60 | 4.0 | 18 | 78 | 100 | 50 | 36 |
| CWTMini50HF/06 | 50 | 120 | 8.0 | 12 | 70 | 75 | 50 | 36 |
| CWTMini50HF/1 | 20 | 300 | 20 | 10 | 53 | 50 | 50 | 36 |
| CWTMini50HF/3 | 10 | 600 | 40 | 15 | 11 | 12 | 50 | 36 |
| CWTMini50HF/6 | 5.0 | 1.2K | 80 | 15 | 5.5 | 6.0 | 50 | 36 |
| CWTMini50HF/15 | 2.0 | 3.0K | 80 | 12 | 2.8 | 3.0 | 50 | 36 |
| CWTMini50HF/30 | 1.0 | 6.0K | 100 | 12 | 1.5 | 1.5 | 50 | 36 |
| CWTMini50HF/60 | 0.5 | 12.0K | 100 | 10 | 1.0 | 1.0 | 50 | 36 |
| CWTMini50HF/150 | 0.2 | 30.0K | 100 | 8.0 | 1.0 | 1.0 | 50 | 36 |
PEM CWT | CWTMini50HF系列技術規格
輸出：±6V pk 對應于≥ 100kΩ 的“峰值電流”（推薦例如 DC1MΩ 示波器）。不建議將CWTMini50HF用于驅動50Ω負載。
準確性：校準至 ±0.2% 讀數，羅氏線圈環路中的導體中心。線圈中的導體位置（對于直徑為 2 毫米的導體）通常為 ±2% 讀數。線圈中的導體位置（對于直徑為 10 毫米的導體）通常為 ±1% 讀數。線性度（電流大?。?.05% 讀數。
直流偏移：25°C 時最大 ±3mV
溫度：線圈和電纜 -40°C 至 +125°C，積分器電子設備 0°C 至 +40°C
線圈電壓：2kV pk（3.5mm 厚線圈）。5kV pk（4.5mm 厚線圈）。安全峰值工作電壓對地。
電纜長度：1m（從線圈到電子設備的電纜長度）。（可根據要求提供更長的電纜）。
線圈長度：100 毫米或 200 毫米。（可根據要求提供更長的線圈）。
電池選項：
B
堿性電池 -- 4 節 1.5V AA 堿性電池。
外部電源適配器斷開電池并為設備供電。R
可充電電池 -- 4 節 1.2V 鎳氫電池。
外部電源適配器涓流為電池充電并為設備供電。
產品尺寸
