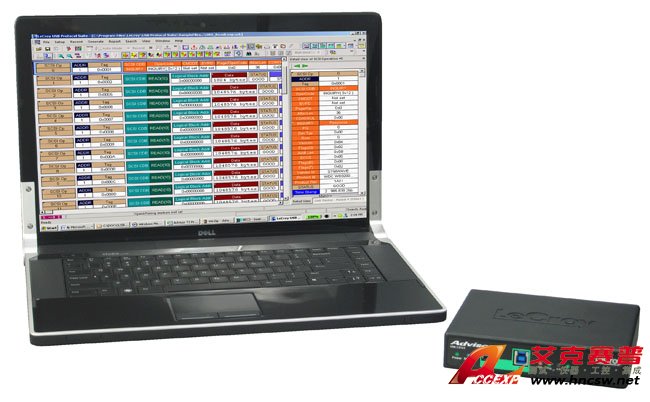

LeCroy力科 Advisor T3 USB協議分析儀
名稱：協議分析儀
品牌：
型號：
簡介：LeCroy力科 Advisor T3 USB協議分析儀是一款超便攜式的SuperSpeed USB分析儀，以超常的價格提供了市場領先的精度。Advisor旨在為每個工程師提供精密的USB協議測試工具，它包含SuperSpeed USB調試...
申請服務
- 產品介紹
LeCroy力科 Advisor T3 USB協議分析儀基于Teledyne LeCroy的Voyager分析儀平臺，具有快速的信號鎖定和無與倫比的5Gbps記錄精度。Advisor設計為串聯在主機和設備之間，可無損捕獲USB 2.0或USB 3.0流量。每個事件都帶有時間戳，包括邏輯狀態更改和LFPS信號。憑借其智能的終止檢測模式，Advisor可以無縫捕獲設備之間的帶內復位和熱插拔行為。
LeCroy力科 Advisor T3 USB協議分析儀主要特征
●CATC跟蹤分析軟件系統-擴展/折疊傳輸，可快速解釋USB流量
●2GB記錄容量-捕獲長時間的記錄會話以進行分析和解決問題
●原始位記錄/ 10位錯誤檢測-查看低級10位符號并將其與高級分組結構相關聯
●完全支持SSC和數據加擾-對5Gbps信號進行快速鎖定和準確捕獲
●硬件觸發-在2.0或3.0協議事件上觸發以隔離重要的流量，特定的錯誤或數據模式
●全類解碼-SCSI海量存儲，3.0集線器，PTP /靜態圖像，打印機，PictBridge，媒體傳輸協議（MTP）和所有流行的USB設備類。
●硬件過濾-自動排除非必要和冗余符號，包括空閑，TS1，TS2，SKP和LFPS序列。

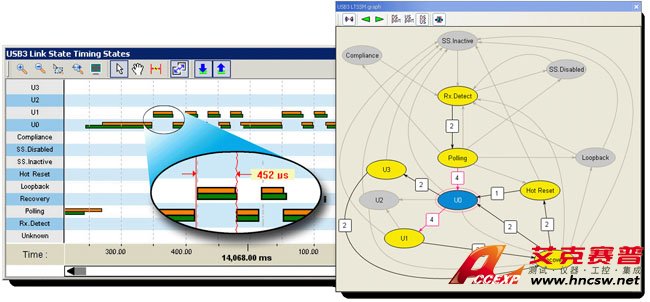

●智能報告-自動報告事件指標并標記20多個常見USB協議錯誤。LTSSM視圖提供了跟蹤中發生的邏輯鏈接狀態的圖形模型
●復雜的查看-查看TLP消息和標頭，以及USB協議的邏輯事務和傳輸層
●外部觸發器輸入/輸出-外部觸發器和同步電纜（另售）允許在多個Advisor或Advisor和Voyager之間進行同步記錄。
●12個月硬件保修-通過行業領先的支持和保修保護您的投資
LeCroy力科 Advisor T3 USB協議分析儀規格參數
| 支持的協議 | USB 1.0、1.1、2.0和3.0 | |
| 協議分析儀 | 是 | |
| 協議練習者 | 不適用 | |
| 其他 | 不適用 | |
| 主機硬件要求 | 奔騰II或更高版本， | |
| USB 2.0端口 | ||
| 操作系統要求 | Windows XP，Vista和Windows 7 | |
| 記憶體大小 | 2024兆字節 | |
| 支持的數據速率 | 1.2-5000 Mb /秒 | |
| 記錄頻道 | 1個 | |
| 數據總線接口 | 半雙工差分（USB 2.0） | |
| 雙工差分（USB 3.0） | ||
| 構成因素 | 封閉式機箱 | |
| 前面板連接器 | 分析儀–一（1）個USB 2.0和3.0記錄通道，帶有USB 3.0 A和B連接器 | |
| 前面板指示燈 | 平臺LED：電源，狀態 | |
| 分析器LED：Rec，2.0、3.0 | ||
| 攜帶箱： | 已包含 | |
| 尺寸圖 | 顧問T3：6英寸x 5英寸x 1.30英寸 | |
| 重量 | 0.5磅 | |
| 電源要求 | 100-240V，50-60 Hz（通用輸入），1.0A | |
| 外部觸發輸入/輸出和同步 | MicroD（專有） | |
| 特征： | CATC跟蹤 | 是 |
| 現場可升級BusEngine | 是 | |
| 超高速USB 3.0捕獲 | 是 | |
| 低/全/高速USB 2.0捕獲 | 是 | |
| 綜合練習器選件 | 沒有 | |
| Gbe上傳 | 沒有 | |
| 規格查看（3.0包） | 是 | |
| 單狀態觸發 | 是 | |
| 順序狀態觸發 | 沒有 | |
| 捕獲前過濾 | 是 | |
| 自動化API | 是 | |
| 隨時隨地（OTG） | 是 | |
| 原始10位顯示 | 是 | |
| 鏈接跟蹤器 | 是 | |
| 慢時鐘選項 | 沒有 | |
| 外部時鐘選項 | 沒有 | |
| SMA差分輸入選件 | 沒有 | |
| 環境： | 工作溫度 | 32至131 F |
| 非營業中 | -20至80°C（-4至176°F） | |
| 工作濕度 | 相對濕度10％至90％（非冷凝） |
硬件觸發
當以5Gbps信令速度運行時，基于硬件的事件觸發對于精確定位協議事件至關重要。使用Advisor T3，可以在最低級別指定觸發，包括總線狀態，有序集（U0，SKP等），數據包類型或標頭字段（突發結束，數據包待處理等）。Advisor分析器還可以通過丟棄冗余模式（例如SKP，空閑和訓練序列）來實時過濾來自緩沖區的有害流量。
緊湊方便
LeCroy力科 Advisor T3 USB協議分析儀獨特小巧外形適合任何公文包，但擁有2GB的記錄內存。該系統還提供線軸到磁盤的捕獲，非常適合測試軟件驅動程序或分析系統性能。像所有Teledyne LeCroy分析儀一樣，Advisor具有可現場升級的固件，使系統可以隨著規格的發展而變化。
第六代分析軟件

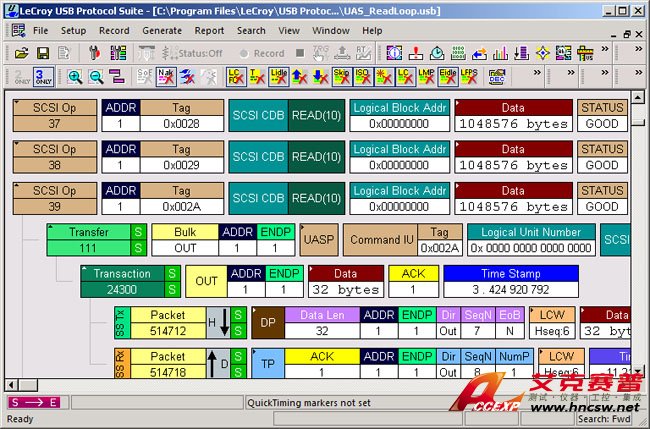

LeCroy力科 Advisor T3 USB協議分析儀提供了許多與Voyager系統相同的功能，包括傳奇的CATC Trace，它已成為USB 2.0協議分析的業界事實上的標準。這種直觀的分層顯示可以擴展以顯示數據包級別的事件，也可以折疊以顯示完整的傳輸。包含一個全面的工具集，可從跟蹤中對流量進行單獨搜索，分組或過濾。
USB設備解碼
LeCroy力科 Advisor T3 USB協議分析儀軟件將使用每個端點在枚舉過程中報告的數據自動分配設備類解碼。還可以從下拉菜單中進行手動解碼分配，從而為USB設備類型提供無與倫比的支持。完全支持USB OTG規范以及視頻類2.0，大容量存儲和USB附加SCSI（UAS）協議。
原始調試能力
Advisor T3包括Link Tracker顯示屏，該顯示屏捕獲每個轉換并按時間順序以2ns的時間順序顯示原始的10位數據模式。為幫助進行低級調試而設計，所有有序集（包括訓練序列和數據包間符號）都可以10位，8位，加擾和無擾Hex格式顯示。與可吞噬10位符號錯誤的基于Pipe-PHY的分析儀不同，Advisor T3會顯示格式錯誤的數據包，成幀錯誤和無效代碼，從而可以明確分析鏈路問題。
快速找到問題
流量摘要提供跟蹤中USB 2.0和3.0事件的事件指標。帶寬計算器會自動為跟蹤中的每個端點生成性能指標。總線使用率報告以直方圖格式繪制數據包的長度，設備的總線使用率和吞吐量。
靈活且可升級
LeCroy力科 Advisor T3 USB協議分析儀型號是業界價格最低的USB 3.0分析儀。USB標準版增加了針對2.0 / 3.0的觸發功能。Advisor T3還提供僅USB 2.0型號，可升級到3.0。對于SuperSpeed高級用戶，Pro升級選項將高級觸發，實時指標和其他Voyager Pro軟件功能引入Advisor T3標準模型
