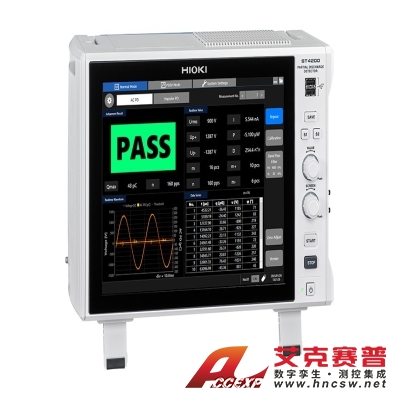

日置HIOKI ST4200 局部放電檢測儀
名稱：漏電測試儀
品牌：日置HIOKI
型號：ST4200
簡介：日置HIOKI ST4200 局部放電檢測儀● 雙模式局部放電檢測：通過交流PD和脈沖PD進行可靠檢測● 使用高頻 CT 進行抗干擾局部放電測試● 與高壓繼電器盒 SW2001 兼容抗干擾局部放電檢測提高了電動汽車電機的質量ST4200 ...
申請服務
- 產品介紹

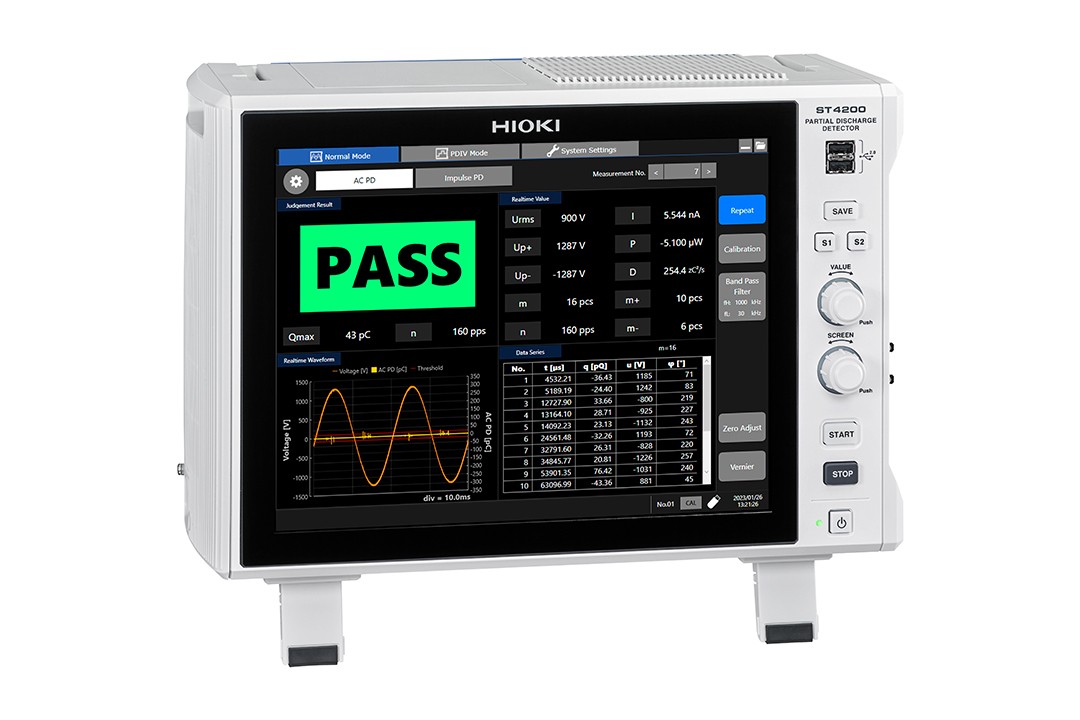

日置HIOKI ST4200 局部放電檢測儀
● 雙模式局部放電檢測：通過交流PD和脈沖PD進行可靠檢測
● 使用高頻 CT 進行抗干擾局部放電測試● 與高壓繼電器盒 SW2001 兼容
抗干擾局部放電檢測提高了電動汽車電機的質量
ST4200 局部放電檢測儀與 SW2001 高壓繼電器相結合，可為電機生產測試提供全面的局部放電 (PD) 檢測和系統集成。 ST4200 的高頻 CT 局部放電檢測有效抑制了生產線中的干擾，解決了使用傳統電磁波進行局部放電檢測時可能會出現的測量結果波動問題。
為什么局部放電測試對電動汽車電機很重要？
由于碳化硅（SiC）和氮化鎵（GaN）等功率半導體能夠?qū)崿F(xiàn)高速、高壓開關，電動汽車電機面臨著重大挑戰。這會使電機承受更高的逆變器浪涌電壓，從而對電機的絕緣性產生較大的影響。絕緣電阻和耐壓測試等傳統測試可能無法檢測出這些潛在問題。
強化檢測能力，發現潛在絕緣不良

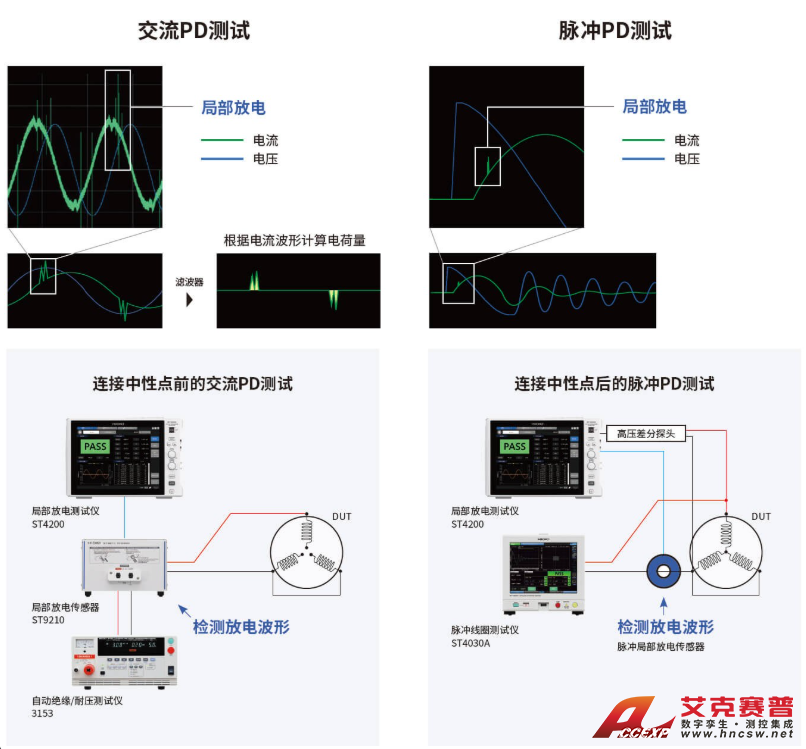

雙模式局部放電檢測
通過同時運用交流PD測試（符合 IEC 60270 和 IEC 60034-27-1）和脈沖PD測試（符合 IEC 61934 Ed. 2 和 IEC 60034-27-5），檢測電機繞組中潛在的絕緣不良?？梢愿鶕?jù)每臺電機的具體需求選擇最為合適的PD測試方式，盡可能地檢測出潛在不良。

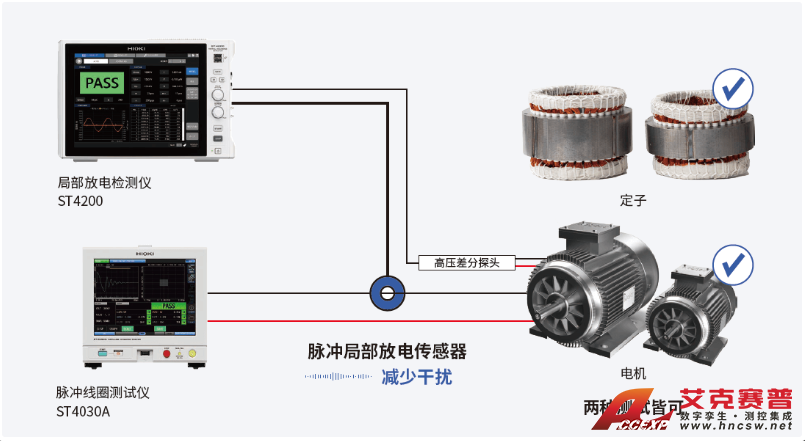

即使在生產線上也能實現高可靠性的局部放電測試
利用高頻CT進行耐噪性局部放電檢測
使用高頻CT進行局部放電測試可減少生產線上使用微波天線進行局部放電測試時的噪聲干擾，以及環境因素對測量結果的影響。這種測試方法還可用于成品電機的脈沖PD測試，而電磁波法則很難進行這種測試。

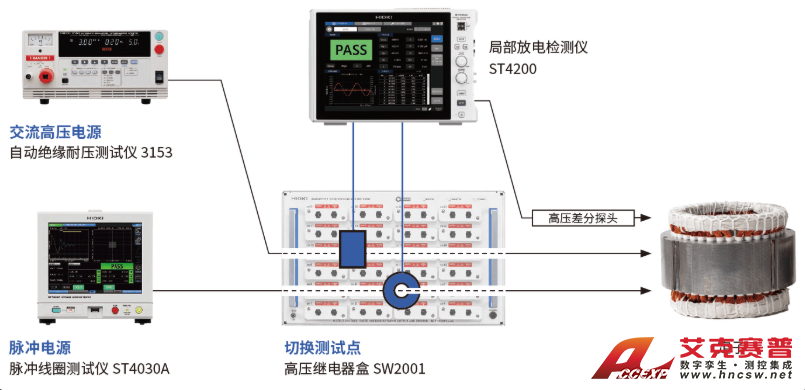

采用簡單的系統設計降低干擾影響
全部集成在高壓繼電器盒SW2001中
為了最大限度地減少復雜測試環境中的干擾影響，ST4200所搭載的局部放電測試系統在多路復用器的基礎上集成了SW2001。這種設計通過集成多個輸入信號，大幅減少布線的復雜性，將布線和互連的影響降低至最小程度。有效減少電磁干擾 (EMI)、接地回路和電容耦合等潛在干擾源，從而實現更精確、更可靠的測量。
