HBK 無人機和 eVTOL噪聲測試方案
2025-09-03
無人機（Unmanned Aerial Systems, UAS）與電動垂直起降飛行器（Electric Vertical Take-off and Landing, eVTOL）的噪聲水平直接影響公眾接受度，對其市場準入起關鍵作用。精確測量其噪聲特性至關重要，國內外相關標準如GB42590-2023、EU 2019/945、歐洲航空安全局EASA 2022指南及ISO 5305:2024《無人機噪聲測量》等對噪聲測試與評價作出規范與建議。
ISO 5305:2024規定了記錄最大起飛質量（MTOM）小于150kg的旋翼動力無人駕駛飛機系統周?chē)鷰讉€(gè)位置瞬時聲壓時間歷程的方法，明確提出無人機的位置跟蹤精度，同時要求室外測量時記錄氣象參數。
為此開發了三個輔助測試方案：（1）室內懸停位置跟蹤，適用于實驗室環境的高精度需求；（2）室外飛行GPS跟蹤，滿足室外大范圍的飛行位置跟蹤要求；（3）室外氣象監測，為室外測試提供環境校正基準。
HBK 無人機和 eVTOL噪聲測試系統具有如下特點：
? 符合最新GB 42590-2023、ISO 5305:2024等噪聲測試標準
? 全新Fusion-LN數據采集平臺，繼承了LAN-XI平臺的優勢，處理能力和帶寬翻倍
? 圖形化配置硬件，自動讀取傳感器TEDS信息

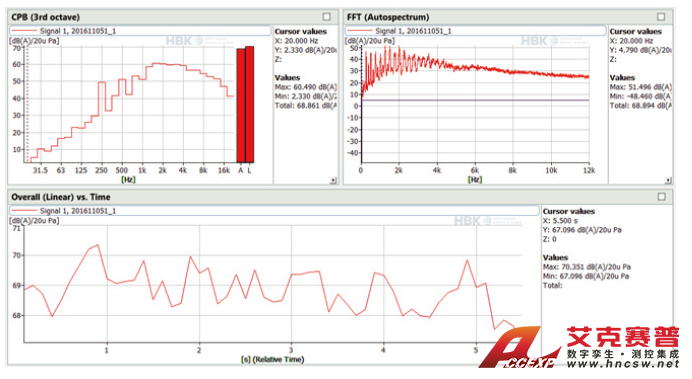

? 傳感器數據修正，包括不同聲場環境和測量角度修正、頻率響應修正、風罩自動修正等? 實時顯示噪聲級、頻譜和氣象參數等信息
? 一鍵完成數據采集、分析、存儲，快速進行數據比較
? 依據測試標準
（1）室內懸停位置跟蹤，適用于實驗室環境的高精度需求
在消聲室進行無人機懸停噪聲測試時，精確的位置跟蹤至關重要，主要用于監控?zé)o人機懸停過程中的位置漂移量。ISO5305:2024描述了一種位置跟蹤方案，采用多臺相機組成的高精度跟蹤網絡，能夠以0.1毫米的分辨率實時跟蹤無人機的三維位置。
HBK噪聲測試方案中包含了位置跟蹤系統，如圖7，在一個3m×3m的測試區域內布置8臺相機，成功實現了對無人機位置的連續跟蹤。該方案的優勢在于不受電磁干擾，且能提供比常規GPS系統更高的定位精度，特別適合室內封閉環境下的精密聲學測量。位置跟蹤數據與傳聲器聲學數據保持同步，為噪聲源定位和聲場分析提供可靠的空間參考基準。圖8顯示了某型無人機懸停狀態的位置測試，連續測試50秒，被測無人機在X、Y、Z三個方向上的位置漂移均控制在0.05米以?xún)?nèi)，滿足高精度聲學測量的要求。

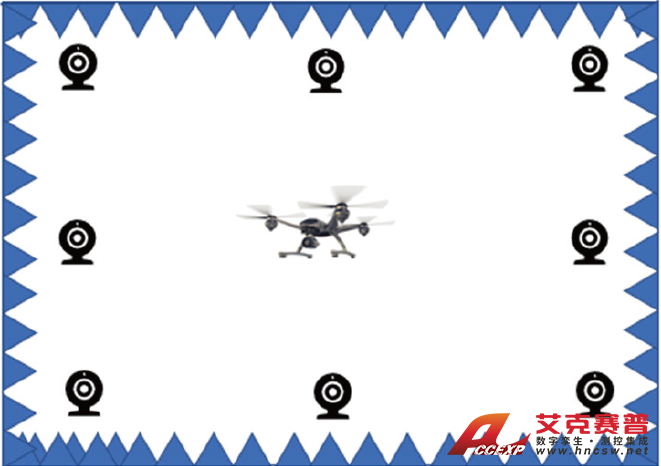

無人機位置跟蹤系統示意圖

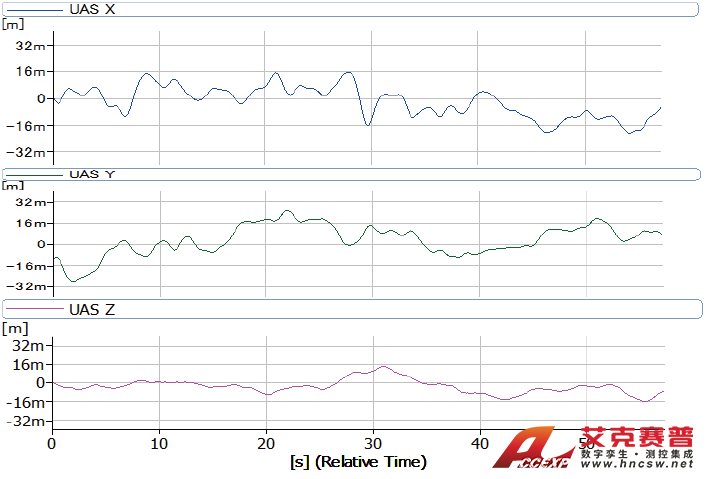

BK Connect軟件顯示位置信息
（2）室外飛行GPS跟蹤，滿足室外大范圍的飛行位置跟蹤要求；
針對無人機室外巡航噪聲測試，英國民航局（UK CivilAviation Authority）2023年發布了報告Noise measurementsfrom eVTOL aircraft: A review of available data，建議使用無人機內置GPS的定位數據來確定其相對于測量傳聲器的位置，位置數據的記錄間隔應足夠密集，每秒至少更新一次，以確保能準確描繪整個飛行路徑。
報告進一步指出，雖然允許使用無人機內部GPS，但采用獨立的機載位置跟蹤系統能提供更好的定位精度。HBK噪聲測試方案集成了小型機載GPS系統，包括與BK Connect軟件的接口。無人機三軸姿態角無線傳輸至BK Connect軟件，同理GPS位置數據也可以通過這種方式傳輸。數據的無線通訊距離超過1公里，如圖11。如果更換更大功率天線，還能進一步提高通訊距離。這種GPS位置跟蹤系統不僅滿足了基本的位置記錄需求，還能提供飛行速度、飛行姿態等信息，為噪聲與飛行狀態的相關分析提供了更豐富的數據維度。

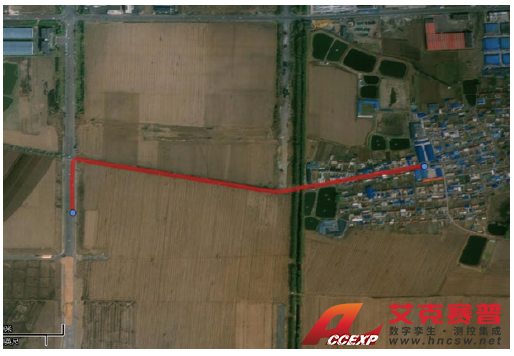

無線通信距離>1公里

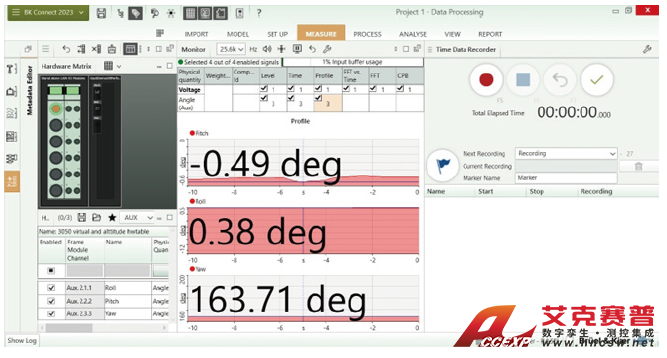

BK Connect軟件顯示無人機姿態信息
（3）室外氣象監測，為室外測試提供環境校正基準
氣象條件對室外噪聲測試非常關鍵，溫度、濕度、風速和風向等參數會顯著改變聲波的傳播特性。比如，GB 42590-2023規定當室外環境溫度低于5℃或高于35℃時，測試數據無效。因此，精確的氣象監測是確保測試數據有效性的必要條件。
HBK噪聲測試方案中采用了VAISALA(維薩拉)數字氣象站，氣象數據實時傳輸至BK Connect數據采集軟件。這種集成實現了氣象數據與聲學測量的同步采集和關聯分析。在實際測試中，氣象站數據不僅能實時監控測試環境是否符合標準要求，還能用于后續的聲學數據修正。

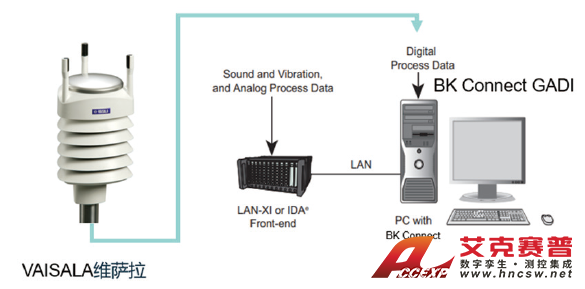

氣象站集成

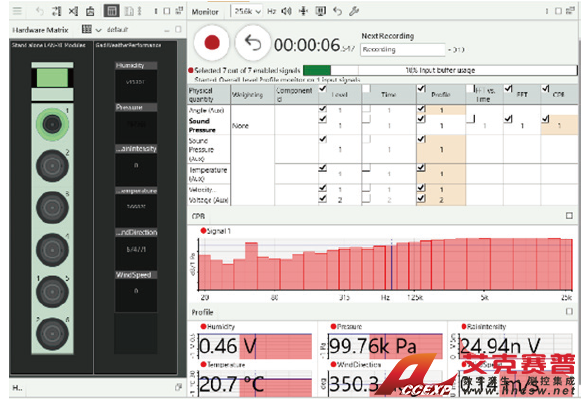

BK Connect軟件顯示氣象信息
HBK 無人機和 eVTOL噪聲測試系統
系統組成如下，包括高精度傳聲器，F(xiàn)usion-LN / LAN-XI數據采集儀，位置跟蹤、GPS、氣象站等輔助設備，所有信號由BK Connect軟件平臺進行采集和分析。

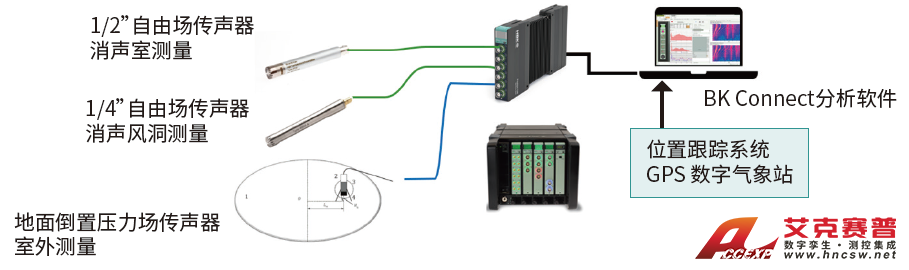

無人機和eVTOL噪聲測試系統組成
HBK傳聲器經過丹麥校準實驗室的校準，附帶校準卡片提供完善的校準信息。附帶Mini-CD包含了頻響數據及不同條件下的修正曲線，如不同聲場環境和測量角度的修正，風罩的自動修正，結合頻響修正Req-X技術能夠極大擴展傳感器的上限頻率。
HBK傳聲器參數
| 傳聲器型號 | 前置放大器 | 靈敏度 mV/Pa | 頻率范圍Hz (±2 dB) | 動態范圍(dB) | 類型 | 供電方式 |
| 4966‐H‐041 | 1706 | 50 | 6.3 - 20 k | 16.5 - 134 | WS2F 1/2”自由場 | CCLD |
| 4954‐A | 集成SMB端口 | 2.8 | 16 - 80 k | 40 - 159 | WS3F 1/4”自由場 | CCLD |
| 4954‐B | 集成10-32 UNF端口 | 2.8 | 16 - 80 k | 40 - 159 | WS3F 1/4”自由場 | CCLD |
| 4192 | 2669-W-004, 具有 TEDS, CIC, VIC | 12.5 | 3.15 - 20 k | 20.7 - 162 | WS2P 1/2”壓力場 | 經典 |

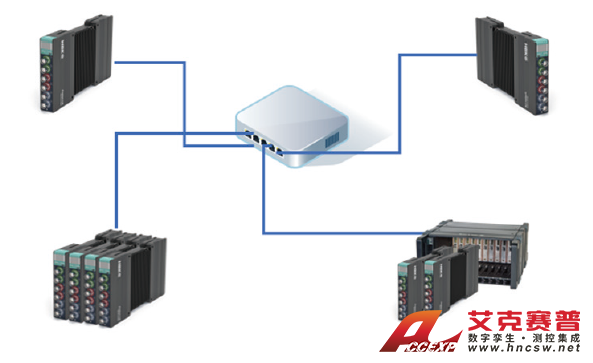

Fusion-LN / LAN-XI既可單模塊使用，也可以將多個模塊置于一個機箱或局域網內同步采集。POE以太網直接供電，只需一根網線即可實現數據傳輸和供電。支持PTP精確時間協議，使用交換機可實現亞微秒級的同步。除3053和3073型模塊之外，所有模塊采用Dyn-X技術，單一量程160dB動態范圍。
Fusion-LN數據采集系統
BK Connect軟件用于多通道數據采集、數據處理、數據管理和報告生成。可按照不同用戶的工作流程和任務而靈活設置工作流程，并兼容主流聲學與振動數據格式。
BK Connect軟件平臺
艾克賽普公司是HBK湖南合作伙伴，如果您有噪聲振動測試需求或者任何疑問歡迎聯系0731-84284278，我們將提供免費樣機上門試用和更合適的測試解決方案。
