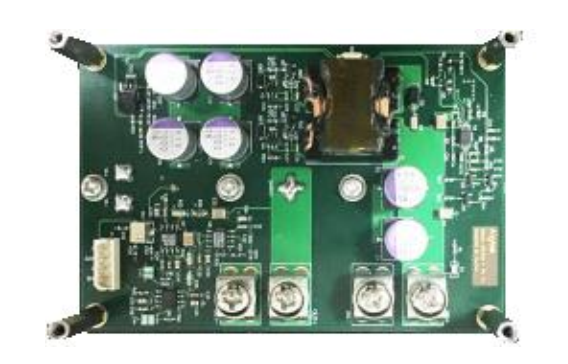

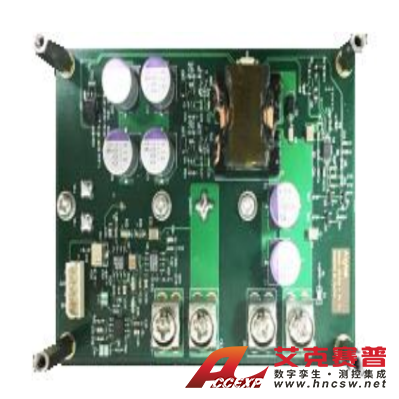

安泰 ATA-M10系列寬帶放大模塊
名稱：其他儀器與工具
品牌：
型號：
簡介：ATA-M10是一款可放大交流信號的單通道寬帶放大模塊?？膳c主流的信號發生器配套使用，實現信號的完美放大。輸入Input輸入為SMA接口，輸入電阻50Ω，可匹配信號源使用。輸出Output輸出為接線端子，最大輸出電壓9Vp-p(±4.5Vp...
- 產品介紹
ATA-M10是一款可放大交流信號的單通道寬帶放大模塊?？膳c主流的信號發生器配套使用，實現信號的完美放大。
輸入Input
輸入為SMA接口，輸入電阻50Ω，可匹配信號源使用。
輸出Output
輸出為接線端子，最大輸出電壓9Vp-p(±4.5Vp)，最大輸出電流5Ap。輸出使能控制，低電平或懸空時為打開狀態即“ON”，高電平時為關閉狀態即“OFF”。
監測相位差
PHASE：相位指示
|
型號 |
ATA-M11 |
ATA-M12 |
ATA-M13 |
|
帶寬（-3dB） |
DC~500KHz |
DC~1MHz |
DC~2MHz |
|
輸出形式 |
單端輸出 |
單端輸出 |
單端輸出 |
|
最大輸出電壓 |
9Vp-p (±4.5Vp) |
9Vp-p (±4.5Vp) |
9Vp-p (±4.5Vp) |
|
最大輸出電流 |
2.5Ap（DC~50Hz） |
2.5Ap（DC~50Hz） |
2.5Ap（DC~50Hz） |
|
5Ap（>50Hz） |
5Ap（>50Hz） |
5Ap（>50Hz） |
|
|
最大輸出功率 |
22.5Wp |
22.5Wp |
22.5Wp |
|
電壓增益 |
x10倍（可定制） |
x10倍（可定制） |
x10倍（可定制） |
|
輸入波形幅度 |
1Vp-pMAX |
1Vp-pMAX |
1Vp-pMAX |
|
輸入電阻 |
50Ω |
50Ω |
50Ω |
|
輸出電阻 |
不大于0.1Ω (可定制） |
不大于0.1Ω (可定制） |
不大于0.1Ω (可定制） |
|
壓擺率 |
≥10V/μs |
≥20V/μs |
≥40V/μs |
|
負載RL上限 |
≥1.7Ω（DC~50Hz） |
≥1.7Ω（DC~50Hz） |
≥1.7Ω（DC~50Hz） |
|
≥0.8Ω（>50Hz） |
≥0.8Ω（>50Hz） |
≥0.8Ω（>50Hz） |
|
|
保護 |
過流保護 |
||
|
信號地 |
與機殼、電源線地相連 |
||
|
供電電壓 |
DC12V/5A（±10%） |
||
|
工作溫度 |
0℃~45℃ |
||
|
儲存溫度 |
-20℃~50℃ |
||
|
工作濕度 |
≤80%RH，無冷凝 |
||
|
重量 |
0.8kg |
||
|
尺寸（寬*高*深） |
