ACCEXP-Hemisphere Vector VS 131接收機介紹
精密海洋和陸地應用中都體現了ACCEXP-Hemisphere Vector VS 131接收機卓越的定向和定位性能，通過將L-band技術整合在ACCEXP-Hemisphere Vector VS 131接收機家族產品中，ACCEXP-Hemisphere Vector VS 131接收機是在可接收到L-band服務區域內進行專業機械控制和導航應用的理想選擇。
ACCEXP-Hemisphere Vector VS 131接收機采用Hemisphere GPS公司Crescent Vector所有的專利技術，并在起伏、縱搖、橫搖輸出以及更加強大的定位性能上帶來了全新的用戶體驗。
ACCEXP-Hemisphere Vector VS 131接收機，其自身的顯示和用戶界面，可以便攜地安裝在終端設備上；雙GPS天線可根據用戶的定向精度要求進行單獨安裝。
ACCEXP-Hemisphere Vector VS 131接收機可以使用L-Band，信標和SBAS（WAAS,EGNOS,MSAS等）技術進行差分GPS定位。
ACCEXP-Hemisphere Vector VS 131接收機關鍵優勢：
• 支持L-band
• 專業定向精度<0.03°rms
• 差分定位精度<30cm rms
• 起伏<30cm rms
• 集成陀螺儀和傾斜傳感器可改善快速啟動時間，并在臨時缺失GPS信號時提供航向更新信息
• 縱搖和橫滾<1°rms
• 簡潔的菜單操作
• 在GPS意外中斷時可連續準確定向3分鐘
• COAST技術可在差分信號缺失情況下連續保持40分鐘甚至更長時間的差分定位精度
技術參數
| GPS性能規格 | |||
| 接收類型 | L1,C/A碼帶載波相位平滑 | 信號接收 | GPS |
| 通道數 | 12 | GPS靈敏度 | -42dBm |
| SBAS跟蹤 | 2通道，并行跟蹤 | 更新率 | 標準10Hz，20Hz可授權 |
| 水平精度 | RMS(67%)，2DRMS(95%) | RTK |
10mm+1ppm; 20mm+2ppm |
|
L-band DGNSS/HP/XP (OmniSTAR HP): |
0.3m 0.6m | SBAS(WAAS) | 0.3m 0.6m |
| 單 點 | 1.2m 2.5m | 縱搖/橫滾精度 | <1°rms |
| 定向精度 |
<0.33°rms@0.5m天線距 <0.17°rms@1.0m天線距 <0.08°rms@2.0m天線距 <0.03°rms@5.0m天線距 |
起伏精度 | 30厘米rms |
| 授時(1PPS)精度 | 50納秒 | ||
| 轉彎率 | 最大至90°/s | ||
| 冷啟動 | <60秒(無歷書或時鐘) | 航向修正 | <10秒典型(有效定位) |
| 溫啟動 | <20秒典型(有歷書或時鐘) | 最大速度 | 1850公里/時(999海里/時) |
| 熱啟動 | <1秒典型(有歷書、時鐘和位置) | 最高海拔 | 18288米(60000英尺) |
| L-band性能規格 | 通 訊 | ||
| 靈敏度 | -130dBm | 串行端口 | 2個全雙工RS 232端口 |
| 信道間隔 | 7.5kHz | USB端口 | 1個USB-B |
| 衛星選擇 | 手動和自動 | 波特率 | 4800-115200 |
| 重捕獲時間 | 15秒(典型) |
數據輸入/輸出協議
|
NMEA0183, Crescent二進制,L-Dif |
| 抑 制 |
15kHz間距>30dB 300kHz間距>60dB |
校正/協議 |
RTCM v2.3(DGPS)， RTCM SC-104,L-Dif |
| 處理器 | 基于數字解調和協議解碼模塊提供了差分算法處理的DSP | 授時輸出 |
1PPS CMOS，低電頻， 同步下降，10 Ohm， 10pF負荷 |
| 命令支持 | 獲得L-Band DGNSS/HP/XP(OmniSTAR)區域、衛星信息、允許輸入和查詢L-Band DGNSS/HP/XP(OmniSTAR)授權信息，誤碼率輸出的接收質量指示和手動頻點調節 | 電 源 | |
| 輸入電壓 | 8-36VDC | ||
| 功率消耗 |
<4.5W額定(GPS L1和L-band) <3.6W額定(GPS L1) |
||
| 物 理 | |||
| 尺 寸 | 20.2長×12.0寬×7.5高 | 電 流 |
<0.38A額定(GPS L1和L-band) <0.30A額定(GPS L1) |
| 重 量 | 1.1Kg | 電源隔離 | 500V |
| 狀態指示(LED) | 電源，第一和第二GPS鎖定，差分鎖定，DGPS定位，航向，L-band 鎖定 | 反極性保護 | 是 |
| 天線電路保護 | 是 | ||
| 電源切換 | 前面板 | 環 境 | |
| 數據連接器 | DB9(密封) | 工作溫度 | -30℃至+70℃ |
| 天線連接器 | 雙TNC(母頭) | 儲存溫度 | -40℃至+85℃ |
| 輔助設備 | 溫 度 | 95%無冷凝(安裝在外殼) | |
| 陀螺儀 | 提供航向平滑、快速定向重捕獲和可靠性＜5°每分鐘，當GPS信號缺失時，連續定向時間可長達三分鐘 | 外殼等級 | IP66(IEC 60529) |
| 沖擊和振動 |
機械沖擊： EP455 Section 5.14.1 EP455振動： Section 5.15.1隨機 |
||
| 國際海洋組織認證 | 無 | ||
| 傾斜傳感器 | 提供縱搖和橫滾數據，在定向解決方案中協調提供快速啟動和重捕獲 | EMC |
CE(IEC 60945 Emissions and Immunity) FCC Part 15,Subpart B CISPR22 |

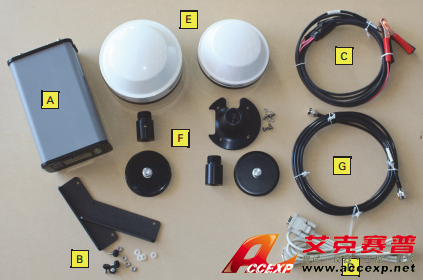

• B------接收機安裝支架
• C------電源電纜
• D------數據電纜，3m
• E------天線
• F------天線安裝支架
• G------天線電纜
