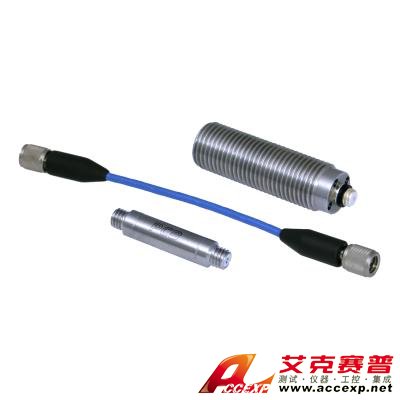

美國PCB 134A24電氣石壓力棒
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 134A24電氣石壓力棒專為在干燥環境中進行瞬時反射（面對面）沖擊波壓力測量而設計。沖擊波壓力影響非常薄的電氣石晶體，該晶體變成銀合金的“壓力棒”，消除了傳感器的結構響應。傳感器的上升時間為0.2微秒。傳感器膜片的末端涂有導電的...
- 產品介紹
美國PCB 134A24電氣石壓力棒專為在干燥環境中進行瞬時反射（面對面）沖擊波壓力測量而設計。沖擊波壓力影響非常薄的電氣石晶體，該晶體變成銀合金的“壓力棒”，消除了傳感器的結構響應。傳感器的上升時間為0.2微秒。傳感器膜片的末端涂有導電的銀環氧樹脂。
美國PCB 134A24電氣石壓力棒特點：
- 專為反射沖擊波壓力測量而設計
- 獨特的非共振設計，電氣石感測元件
- 壓力范圍為1000至20k psi（6894至137,900 kPa）
- 上升時間<0.2 µsec
美國PCB 134A24電氣石壓力棒參數：
- 測量范圍：1000 psi（6895 kPa）
- 靈敏度：（±15％）5 mV / psi（0.73 mV / kPa）
- 低頻響應：（-5％）0.25 Hz
- 共振頻率：> = 1500 kHz
- 電氣連接器：10-32同軸插孔
- 重量：39克（1.4盎司）
| 美國PCB 134A24電氣石壓力棒性能 | |||
| 測量范圍（±5V輸出） | 1000磅/平方英寸 | 6895千帕 | |
| 有用的超量程（用于±10V輸出） | 2000磅/平方英寸 | 13790千帕 | [2] |
| 靈敏度（±15％） | 5毫伏/磅 | 0.73毫伏/千帕 | [3] |
| 最大壓力（靜態） | 15000磅/平方英寸 | 103425千帕 | |
| 解析度 | 0.02磅/平方英寸 | 0.14千帕 | |
| 共振頻率 | ≥1500kHz | ≥1500kHz | |
| 上升時間（反映） | ≤0.2µs | ≤0.2µs | |
| 低頻響應（-5％） | 0.25赫茲 | 0.25赫茲 | |
| 非線性度 | ≤2％FS | ≤2％FS | [1] |
| 環境方面 | |||
| 溫度范圍（工作） | +32至+120°F | 0至+49°C | |
| 最高閃光溫度 | 5000°華氏度 | 2760°攝氏度 | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | ≥1秒 | ≥1秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應元件 | 電氣石 | 電氣石 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 膜片 | 環氧膠 | 環氧膠 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 1.4盎司 | 39克 |
|
