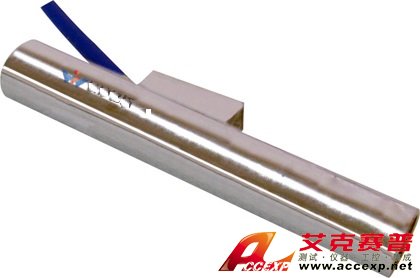

YT-ZX-0500 鋼筋應力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：YT-ZX-0500 鋼筋應力傳感器安裝采用與鋼筋或錨桿對焊的方式，用于測量結構鋼筋或錨桿的應力。主要應用領域有：地鐵基坑、路基樁筏結構、抗滑樁、隧道圍巖等鋼筋籠中，采集方式可人工讀數或自動化采集。 鋼筋計根據張力弦原理制造，使用頻率作為輸...
申請服務
- 產品介紹
YT-ZX-0500 鋼筋應力傳感器安裝采用與鋼筋或錨桿對焊的方式，用于測量結構鋼筋或錨桿的應力。主要應用領域有：地鐵基坑、路基樁筏結構、抗滑樁、隧道圍巖等鋼筋籠中，采集方式可人工讀數或自動化采集。
鋼筋計根據張力弦原理制造，使用頻率作為輸出信號，抗干擾能力強，遠距離輸送產生的誤差極小；并且內置溫度傳感器，對外界溫度影響產生的變化進行溫度修正；每個傳感器內部有計算芯片，自動對測量數據進行換算而直接輸出物理量，減少人工換算的失誤和誤差；全部元器件進行嚴格測試和老化篩選，尤其是高低溫應力消除試驗，增強弦的穩定性和可靠性；另有三防處理，保證在長期惡劣環境中高成活率的問題。
主要技術指標：
鋼筋計根據張力弦原理制造，使用頻率作為輸出信號，抗干擾能力強，遠距離輸送產生的誤差極小；并且內置溫度傳感器，對外界溫度影響產生的變化進行溫度修正；每個傳感器內部有計算芯片，自動對測量數據進行換算而直接輸出物理量，減少人工換算的失誤和誤差；全部元器件進行嚴格測試和老化篩選，尤其是高低溫應力消除試驗，增強弦的穩定性和可靠性；另有三防處理，保證在長期惡劣環境中高成活率的問題。
主要技術指標：
| 型號 | 量程 | 分辨率 | 溫度范圍 | 外型尺寸 | |||
| YT-ZX-0502 | 20KN | 0.01KN | -20℃~80℃ | φ12×140 | |||
| YT-ZX-0505 | 50KN | 0.01KN | φ16×150 | ||||
| YT-ZX-0507 | 70KN | 0.01KN | φ22×160 | ||||
| YT-ZX-0508 | 80KN | 0.01KN | φ25×170 | ||||
| YT-ZX-0509 | 90KN | 0.01KN | φ28×170 | ||||
| YT-ZX-0515 | 150KN | 0.1KN | φ32×170 | ||||
| YT-ZX-0522 | 220KN | 0.1KN | φ38×170 | ||||
| 數據采集 | |||||||
| 序號 | 采集方式 | 所需設備 | |||||
| 1 | 人工數據采集 | 不帶“A”系列只可用通用讀數儀（YT-RG-01）讀數 | |||||
| 2 | 自動化數據采集 | 帶“A”系列均可直接掛接系統進行自動化數據采集 | |||||
| 安裝輔件 | |||||||
| 序號 | 配件型號 | 配件明細 | 用途說明 | ||||
| 1 | YT-ZX-04 | 輔助焊接鋼筋 | 連接在鋼筋計上，輔助焊接至監測點 | ||||
| 2 | 3×2×0.37 | 數據線 | 水工電纜線；六芯屏蔽雙絞線，防水防潮； | ||||
