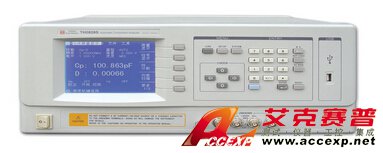

同惠 TH2828 LCR精密數字電橋
名稱：LCR測試儀
品牌：
型號：
簡介：同惠 TH2828 LCR精密數字電橋是采用當前國際最先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，同惠 TH2828 LCR精密數字電橋0.05%的基本精度、20Hz1MHz的頻率范圍及高達100M的阻抗測試范圍可以滿足元件與材料的...
申請服務
- 產品介紹
同惠 TH2828 LCR精密數字電橋是采用當前國際最先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，同惠 TH2828 LCR精密數字電橋0.05%的基本精度、20Hz—1MHz的頻率范圍及高達100MΩ的阻抗測試范圍可以滿足元件與材料的一切測量要求，特別有利于測量低D電容器和高Q電感器的測量。同惠 TH2828 LCR精密數字電橋支持20V交流測試信號和40V直流偏置的高功率測試條件及列表掃描能力將有利于用戶擴展元件評價的能力。同惠 TH2828 LCR精密數字電橋四端對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2828 LCR精密數字電橋的性能特點和技術參數，如有疑問，請聯系長沙艾克塞普儀器儀表公司www.doleo.cn，聯系電話：0731-84284278 84284378。
同惠 TH2828 LCR精密數字電橋的性能特點:
■ 阻抗測量范圍最寬的自動平衡電橋技術
■ 四端對端口配置有效消除測試線電磁耦合
■ 基本準確度0.05%
■ 最高達1MHz的測量頻率范圍
■ 交流測試信號可編程至20V(選件)
■ 最高達30次/秒的測量速度
■ 六位讀數分辨率
■ 可測量22種阻抗參數組合
■ 30 Ω, 100 Ω可選信號源輸出阻抗
■ 10點列表掃描測試功能
■ 內部可編程直流偏置±40V/100mA(選件)
■ 外置偏流源至40A
■ 電壓或電流的自動電平調整(ALC)功能
■ V、I測試信號電平監視功能
■ 20組內部儀器設定可供儲存/讀取
■ 內建比較器,10檔分選及計數功能
■ RS232C,GPIB,HANDLER接口
■ 2m/4m測試電纜擴展(選件)
■ USB接口供數據外存
■ 320×240點陣大型圖形LCD顯示
■ 中英文可選操作界面
同惠 TH2828 LCR精密數字電橋的技術參數：
| 測試參數 | |Z|,|Y|,C,L,X,B,R,G,D,Q,θ,ESR,Rp | |
| 測試頻率 | TH2828 | 20Hz-1MHz,6000多個頻點 |
| 測試電平范圍 | 正常：5mV-2V,恒電平：10mV-1V,1mV 步進 | |
| 輸出阻抗 | 30Ω，100Ω可選 | |
| 基本準確度 | TH2828 | 0.05% |
| |Z|,R,X | 0.00001Ω-99.9999MΩ | |
| |Y|,G,B | 0.00001μS-99.9999S | |
| C | 0.00001pF-9.99999F | |
| L | 0.00001μH-99.9999kH | |
| 顯示范圍 | D | 0.00001-9.99999 |
| Q | 0.01-99999.9 | |
| θ(DEG) | -179.999°-179.999° | |
| θ(RAD) | -3.14159-3.14159 | |
| △% | -999.999%-999.999% | |
| 測量時間（≥1kHz） | 快速：32ms, 中速：90ms, 慢速：650ms | |
| 等效電路 | 串聯，并聯 | |
| 量程方式 | 自動，保持 | |
| 觸發方式 | 內部，手動，外部,總線 | |
| 平均次數 | 1-255 | |
| 清零功能 | 開路，短路，掃頻清零，負載 | |
| 內部直流偏置源 | 0V,1.5V,2V | |
| 比較器功能 | 10檔分選和檔計數功能 | |
| 存儲器 | 可保存20組儀器設定值 | |
| 接口 | RS-232C,HANDLER(選件)，USB(選件)，GPIB(選件) | |
