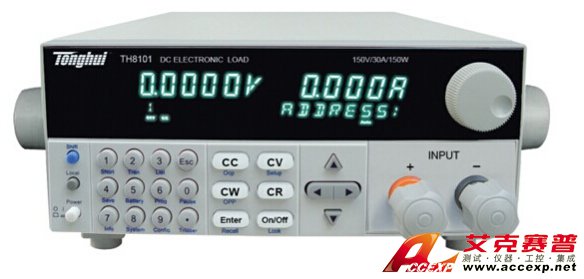

同惠 TH8101 直流電子負載
名稱：電子負載
品牌：
型號：
簡介：同惠 TH8101 直流電子負載是單路輸入可編程直流負載。同惠 TH8101 直流電子負載可編程直流電子負載可選配ＲＳ２３２、ＵＳＢ、ＲＳ４８５ 通訊接口，同惠 TH8101 直流電子負載可根據您設計和測試的需求，提供多用途解決方案。同惠 ...
申請服務
- 產品介紹
同惠 TH8101 直流電子負載是單路輸入可編程直流負載。同惠 TH8101 直流電子負載可編程直流電子負載可選配ＲＳ２３２、ＵＳＢ、ＲＳ４８５ 通訊接口，同惠 TH8101 直流電子負載可根據您設計和測試的需求，提供多用途解決方案。同惠 TH8101 直流電子負載同時提供免費的監控軟件，可為您的測試帶來極大的方便，同惠 TH8101 直流電子負載６００Ｗ 機型，高密度小體積，尺寸僅為２１４．５ｍｍ X ８ ８．２ｍｍ X ４５３．５ｍｍ ，可大大節約空間，同惠 TH8101 直流電子負載具備國際先進水平的功能和優點，應用于多個行業。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH8101 直流電子負載的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司www.doleo.cn，聯系電話：0731-84284278 84284378。
同惠 TH8101 直流電子負載的性能特點：
■ 高可見度的真空熒光顯示屏（VFD）
■ 高達10KHz動態模式
■ 電壓測量分辨率最高可達0.1mV,電流0.1mA
■ 四種操作模式：定電壓、定電流、定電阻，定功率
■ 遠程測量的功能
■ 具有電池測試功能、自動測試功能、過功率測試功能、過電流測試功能，開機即為對應模式，操作方便快捷
■ 記憶容量100組
■ 短路功能
■ CR-LED測試功能
■ 電流監控功能
■ 斷電保持記憶功能
■ 使用旋轉式編碼開關，操作快速容易
■ 配備防滑腳架的可攜式強固機箱
■ 智能型風扇控制
■ 內建Buzzer作為警告提示
動態測試功能
動態測試操作能夠根據設定規則使電子負載在兩種設定參數間切換，此功能可以用來測試電源的動態特性。動態測試操作可以用前面板（（ｓｈｉｆｔ）＋２（Ｔｒａｎ））鍵進入動態測試菜單，在動態測試操作以前，應說先設置動態測試操作的相關參數，這些參數包括：動態測試模式，Ａ值，Ｂ值，脈寬時間（PULSE模式），頻率，占空比等。如果是ＣＣ模式動態模式，還需要設置電流上升下降斜率。動態測試模式可分為連續模式，脈沖模式以及翻轉模式。
自動測試功能
同惠電子負載系列可將開機模式設為自動測試模式，可以設置最多１０組測試數據進行保存，可以隨時調用并進行測試。測試操作簡單，并且可將按鍵完全鎖定，以防任何意外觸碰鍵盤而影響正常測試。
同惠電子負載系列自動測試功能是非常強大的，它可以設置不同的工作模式，并設置各模式下的帶載值和帶載時間，一個程序還可以與另外的程序鏈接，以擴展測試步數。
同惠電子負載系列總共可以編輯10組測試文件，每組測試文件有10步，并可將10個文件保存在EEPROM中（地址）。
自動測試可以針對一個設備進行編程，測試，并顯示測試是通過還是失敗，這對于客戶來說，非常的有用。
順序操作模式（Ｌｉｓｔ）
List模式讓您可以準確高速的完成復雜的任意電流變化模式，并且這個變化模式可與內部或者外部信號同步，完成多準位帶載的精密測試，可以幫客戶大大的節約成本。
在選擇不同觸發源的情況下，通過編輯每一步的步值、脈寬和斜率，ＬＩＳＴ 功能使您生產多種復雜序列，滿足復雜的測試需求。順序操作中的參數包括該組輸入順序文件的名稱，輸入單步數（最多2-84步），單步時間（0.00002s～3600s）及每一個單步的設定那個值和斜率。順序文件可被存儲在非易失性?xún)?nèi)存中，供使用時快速取出。用戶最多可以編輯７組順序文件。在負載操作模式為順序操作時，當接受到一個觸發信號后，負載將開始順序操作，直到順序操作完成或再次接到一個觸發信號。
遠端補償功能
在CC，CV，CR，CW模式下，當負載消耗較大電流的時候，就會在被測儀器到負載端子的連接線產生壓降。為了保證測量精度，同惠負載在后面板提供了一個遠程量測端子，用戶可以用該端子來測量被測儀器的輸出端子電壓。遠程操作：SENSE（＋）和SENSE（－）是遠程輸入端子，為了減少負載輸入導線過長引起的壓降，用戶可將ＳＥＮＳＥ線連接到待測物正負輸入端，以提高測量精度。
電池放電測試功能
同惠電子負載系列具有專門的電池放電功能，開機即為電池放電模式，可使用恒流模式來進行放電測試。在選擇好模式后，可設置終止條件，其為：關斷電壓值，關斷容量值和放電時間，當三者中任意一種條件滿足，則放電停止，負載自動切換為OFF狀態。在測試過程中可以觀測電池的電壓，時間和電池已放電容量。
同惠 TH8101 直流電子負載的技術參數：
同惠 TH8101 直流電子負載的技術參數：
| 型號 | TH8103A | TH8103B | TH8106 | |||||||||||||||
|
額定值 0-40℃ |
輸入電壓 | 0-500V | 0-120V | 0-120V | ||||||||||||||
| 輸入電流 | 0-3A | 0-15A | 0-6A | 0-60A | 0-12A | 0-120A | ||||||||||||
| 輸入功率 | 300W | 300W | 600W | |||||||||||||||
|
最小操作 電壓 |
0.6V at 3A | 3V at 15A | 0.25V at 6A | 2.5V at 60A | 1.2V at 12A | 2V at 120A | ||||||||||||
| 量程 | 0-50V | 0-500V | 0-18V | 0-120V | 0-18V | 0-120V | ||||||||||||
| 定電壓模式 | 分辨率 | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV | |||||||||||
| 精度 | ±(0.05%+0.02%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.02%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.02%FS) | ±(0.05%+0.025%FS) | ||||||||||||
| 量程 | 0-3A | 0-15A | 0-6A | 0-60A | 0-12A | 0-120A | ||||||||||||
| 定電流模式 | 分辨率 | 0.1mA | 1mA | 0.1mA | 1mA | 1mA | 10mA | |||||||||||
| 精度 ±(0.05%+0.05%FS) | ||||||||||||||||||
| 量程 | 0.3Ω-10Ω | 10Ω-7.5KΩ | 0.3Ω-10Ω | 10Ω-7.5KΩ | 0.05Ω-10Ω | 10Ω-7.5KΩ | ||||||||||||
| 定電阻模式*1 | 分辨率 | 16bit | 16bit | 16bit | ||||||||||||||
| 精度 | 0.01%+0.08S *2 | 0.01%+0.0008S | 0.01%+0.08S *2 | 0.01%+0.0008S | 0.01%+0.008S *2 | 0.01%+0.0008S | ||||||||||||
| 量程 | 150W | 300W | 600W | |||||||||||||||
| 定電阻模式*3 | 分辨率 | 10mW | 10mW | 10mW | ||||||||||||||
| 精度 | 0.1%+0.1%FS | 0.1%+0.1%FS | 0.2%+0.2%FS | |||||||||||||||
| 動態模式 | ||||||||||||||||||
| CC模式 | ||||||||||||||||||
| T1&T2 | 20uS-3600S /Res:1 uS | 20uS-3600S /Res:1 uS | 100uS-3600S /Res:1 uS | |||||||||||||||
| 精度 | 2uS±100ppm | 2uS±100ppm | 10uS±100ppm | |||||||||||||||
| 上升/下降斜率 *4 | 0.0001-0.2A/uS 0.001-0.8A/uS | 0.0001-0.3A/uS 0.001-3A/uS | 0.0001-0.2A/uS 0.001-1.6A/uS | |||||||||||||||
| 最小上升時間 *5 | ≈10uS ≈10uS | ≈10uS ≈10uS | ≈80uS ≈80uS | |||||||||||||||
| 測量范圍 | ||||||||||||||||||
| 量程 | 0-50V 0-500V | 0-18V 0-120V | 0-18V 0-120V | |||||||||||||||
| 電壓回讀值 | 分辨率 | 1mV 10mV | 1mV 10mV | 0.1mV 1mV | ||||||||||||||
| 精度 | ±(0.025%+0.025%FS) | |||||||||||||||||
| 量程 | 0-3A 0-15A | 0-6A 0-60A | 0-12A 0-120V | |||||||||||||||
| 電流回讀值 | 分辨率 | 0.1mA 1mA | 0.1mA 1mA | 1mA 10mA | ||||||||||||||
| 精度 | ±(0.05%+0.05%FS) | ±(0.05%+0.05%FS) | ±(0.05%+0.05%FS) | |||||||||||||||
| 量程 | 300W | 300W | 600W | |||||||||||||||
| 功率回讀值 | 分辨率 | 10mW | 10mW | 10mW | ||||||||||||||
| 精度 | ±(0.1%+0.1%FS) | ±(0.1%+0.1%FS) | ±(0.2%+0.2%FS) | |||||||||||||||
| 保護范圍 | ||||||||||||||||||
| 過功率保護 | ≈320W | ≈320W | ≈600W | |||||||||||||||
| 過電流保護 | ≈3.3A ≈16A | ≈6.5A ≈65A | ≈13A ≈130A | |||||||||||||||
| 過電壓保護 | ≈530V | ≈125V | ≈125V | |||||||||||||||
| 過溫度保護 | ≈85℃ | ≈85℃ | ≈95℃ | |||||||||||||||
| 規格 | ||||||||||||||||||
|
電流 （CC） |
≈3.3/3A |
≈16/15A |
≈6.5/6A |
≈65/60A |
≈13/12A |
≈130/120A |
||||||||||||
| 短路 |
電壓 （CV） |
0V |
0V |
0V |
0V |
0V |
0V |
|||||||||||
| 電阻（CR） | ≈180mΩ | ≈180mΩ | ≈40mΩ | ≈40mΩ | ≈15mΩ | ≈15mΩ | ||||||||||||
| 輸入阻抗 1MΩ | 150KΩ | 150KΩ | ||||||||||||||||
| 尺寸 | 214.5mmX88.2mmX354.6mm | 214.5mmX88.2mmX354.6mm | 214.5mmX88.2mmX353.5mm | |||||||||||||||
