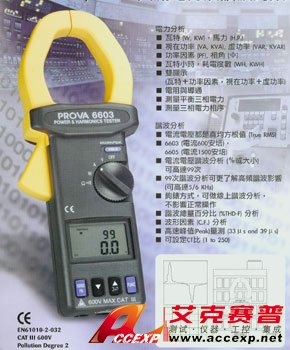

泰仕TES PROVA 6603電能諧波鉗形表
名稱：鉗形表
品牌：
型號：
簡介：泰仕TES PROVA 6603電能諧波鉗形表的特點: 若讀值小于10，LCD的顯示值都是0 鉤部直徑：約55mm(約.)64 24mm(Bus Bar) 顯示：4+4位數LCD 自動關機：30分鐘 LCD顯示更新速度：約每秒兩次 操作溫度...
申請服務
- 產品介紹
泰仕TES PROVA 6603電能諧波鉗形表的特點:
若讀值小于10Ω，LCD的顯示值都是0Ω
鉤部直徑：約55mm(約.)’64 × 24mm(Bus Bar)
顯示：4+4位數LCD
自動關機：30分鐘
LCD顯示更新速度：約每秒兩次
操作溫度：-10℃ to 50℃
儲存溫度：-20℃ to0 60℃
尺寸：27l(L)×112(W)× 46mm(H),10.7”(L)× 4.4”(W)×1.8”(H)
重量：647g
電池規(guī)格：1.5V SUM~3 × 2
耗電量：約30mA
每周期取樣速度：512次(電壓電流)’256次(瓦特)
操作濕度：<85％R.H
儲存濕度：<75％R.H
附件：測試棒× l，攜帶用背袋× l，說明書×1，電池1.5V × 2
選購：鱷魚夾
泰仕TES PROVA 6605電能諧波鉗形表規(guī)格：
交流電力及諧波分析儀的參數:PROVA6603-.瓦特(w,KW)’馬力(HP)
-.視在功率(VA，KVA)+虛功率(VAR，KVAR)
-.功率因素(PF)+相角(φ)
-.瓦特小時，耗電度數(WH，KWH)
-.雙顯示(瓦特+功率因素，視在功率十虛功率)
-.電阻與導通
-.測量平衡三相電力
-.測量三相電力相序
諧波分析
-.電流電壓都是真均方根值(True RMS)
6603(電流600安培)
6605(電流1500安培)
-.電流電壓諧波分析(％或大小)可高達99次
-.99次諧波分析可更了解高頻諧波影響
(可高達5／6 KHz)
-.鉤表方式，可做在線諧波分析，不影響正常操作
-.諧波總量百分比(%THD-F)分析
-.波形因素(C.F.)分析
-.高速峰值(Peak)量測(33 us 及39 u s)
-.可設定CT比(1 到250)
TES-6603/6605
規(guī)格(23‘C+5“C，請參閱使用說明書以了解最新及更詳細的規(guī)格)
交流瓦特AC Watt(50 or 60 Hz，PF 0.5 to 1，CT=7)
Model 6603(0 to 600A)，Model 6605(0 to 1500A)
范圍 分辨率 讀值準確度(6603) 讀值準確度(6605)
l00.0~999.9 W 0.1W ±1％±8dgts ±1％±8dgts
1.000~9.999 KW 0.00l KW ±1％±8dgts ±1％±8dgts
l00.0000~99.99 KW 0.0l KW ±1％±8dgts ±l％±8dgts
l0000.0~999.9 KW 0.1 KW ±1％±8dgts ±1％±8dgts
1000~9999 KW 1 KW ±1％±8dgts ±1％±8dgts
交流電流AC Current(50 0r 60 Hz，True RMS)
范圍(Model 6603) 范圍(Model 6605) 分辨率 讀值準確度
0.0000~99.99A 0.00~99.99A 0.01A ±0.5％±8dgts
100.0~600.0A l0000.0~999.9A 0.1A ±0.5％±8dgts
1000~1500A lA ±0.05％±3dgts
交流電流AC Voltage(50 or 60 Hz，True RMS)
范圍 分辨率 讀值準確度 范圍 分辨率 讀值準確度
3V~250V 0.1 V ±0.5％±5dgts 250V~600V 0.1 V ±0.5%／±5dgts
交流電壓諧波分析(百分比％及大小，1到99次)
范圍 分辨率 ％準確度 分辨率 大小準確度
50V~600V 0.1％ ±0.5％ 0.1 V ±0.5％±0.5V
交流電流諧波分析(百分比％及大小，1到99次諧波)
范圍(6603) 范圍(6605) 分辨率 讀值準確度(％) 分辨率 讀值準確度
0.00~99.99A 0.00~99.99A 0.1％ ±1.0％ 0.01A ±1.0％±0.08A
100.0~600.0A 100.0~999.9A 0.1％ ±1.0％ 0.1A ±1.0％±0.8A
1000~ 1500A 0.1％ ±1.0％ 1A ±1.0％±3A
功率因數(PF)
范圍 分辨率 讀值準確度
0.00~1.00 0.0l ±1.5％°±8dgts
諧波總量百分比(％THD-F，1到99次諧波)
范圍 分辨率 讀值準確度
0.0~999.9％ 0.1％ ±0.5％±5 digits
電阻(Ω)與導通(若小于50Ω則蜂鳴器會響)
范圍 分辨率 讀值準確度 范圍 分辨率 讀值準確度
10.0~999.9Ω 0.1Ω ±3Ω 1000~1200Ω 1Ω ±3Ω
相角(φ)
范圍 分辨率 讀值準確度
-180°to 180°(0°to 360°) 0.1° ±1°±2dgts
波形因數(Crest Factor，C..F.)
范圍 分辨率 讀值準確度
1.00~99.99 0.01 ±5％±30 digits
