福祿克FTK1450,FTK1000光纜測試工具包|SimpliFiber Pro光功率計
名稱：線纜認證測試儀
品牌：
型號：
簡介：FLUKE SimpliFiber Pro光功率計提供了所有必要的工具，讓您可以驗證和檢修光纖布線系統，測量損耗和功率水平，以及檢查并清潔接頭端面。 這些新一代光損耗測試工具包旨在取代當前流行的 SimpliFiber 系列，福祿克FTK1...
申請服務
- 產品介紹
FLUKE SimpliFiber Pro光功率計提供了所有必要的工具，讓您可以驗證和檢修光纖布線系統，測量損耗和功率水平，以及檢查并清潔接頭端面。 這些新一代光損耗測試工具包旨在取代當前流行的 SimpliFiber 系列，福祿克FTK1450,FTK1000光纜測試工具包|SimpliFiber Pro光功率計除了擁有 CheckActive、FindFiber和最小值/最大值等獨特功能外，它還提供了許多引以為豪的業界領先功能，例如雙波長測試和自動波長檢測。 借助這些高級而易用的、可縮短測試時間的功能，福祿克FLUKE SimpliFiber Pro堪稱市場上最佳的一線光纖測試工具包。
福祿克FTK1450,FTK1000光纜測試工具包|SimpliFiber Pro光功率計單端口同步雙波長特性可以縮短一半的測試時間，并將由兩種波長產生的測量值保存到一條記錄中
附加的 1490 和 1625 納米波長進一步擴展了產品的應用范圍
當檢測到活動光纖時，CheckActive功能會發出聲音并顯示圖標，消除了設置測量的必要
FindFiber遠程 ID 功能讓一位技術人員即可快速識別電纜連接或布線（對插接板場合特別有用），無需多個技術人員在光纖鏈路的另一端來匹配顏色組合
最小值/最大值功能實現對間歇性電源波動情況的自動精確跟蹤
充裕的內存可以保存 1000 個結果，實現連續的測試和記錄
福祿克FLUKE LinkWare軟件有助于分析測試結果并創建專業的測試報告
各種工具包配置可以滿足所有“一線”光纖處理任務的需求，包括光纖驗證、檢查和清潔 – 所有這一切均集成在一個結實耐用的專業便攜包內
福祿克FTK1450,FTK1000光纜測試工具包|SimpliFiber Pro光功率計技術指標：
環境規格
工作溫度 -10º C 至 50º C
貯存溫度 -20º C 至 50º C
工作濕度 95%（10º C 至 35º C）無冷凝
75%（35º C 至 40º C）無冷凝
不受控制 <10º C
EMI, RFI, EMC 符合標準1
1 符合相關的歐盟標準；符合相關的澳大利亞標準；通過加拿大標準協會認證；符合 21CFR.1040.10,11 和 EN60825-1, 2:2007（1 級，危險等級 1）
光功率計
檢測器類型 InGaAs
校準波長 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm
測量范圍 +10 至 -52 dBm (850 nm)
+10 至 -60 dBm (1300, 1310, 1490, 1550, 1625 nm)
功率測量線性度 ±0.2 dB (850 nm)1
±0.1 dB (1300, 1310, 1490, 1550, 1625 nm)2
功率測量的不確定性3 ±0.25 dB
顯示器分辨率，dB 或 dBm 0.01 dB
自動雙波長切換 是
功率顯示單位 dBm, mW, μW
自動波長檢測 是
數據存儲 1000 條記錄，每條記錄可以包含多個波長的數據
外部接口 USB，2.0 全速
光接頭 可拆卸適配器，默認 SC 適配器，可選適配器包括 LC, ST
顯示器更新率 1 讀數/秒
基準 為每個波長單獨設置
FindFiber ID 檢測 是
電源要求 2 節 AA 堿性電池
電池壽命4 > 50 小時（典型）
自動關閉電源 10、20、30 或 60 分鐘（可由用戶禁用
電量不足警告 是，電量不足圖標閃爍
尺寸（長 x 寬 x 高） 6.4 x 3.2 x 1.5 英寸（16.5 x 8.0 x 3.9 厘米）
重量 11.5 盎司（325 克）
1（適用于 850nm），±0.2 dB（功率 0 至 -45 dBm），±0.25 dB（功率 < -45 dBm）
2 ±0.1dB（功率 0 至 -55 dBm），±0.2 dB（功率 > 0 dBm 且 < -55 dBm）
3 23°C ±2°C，功率水平 -20dBm，連續波，多模波長時為 62.5/125µm，1310、1490、1550 和 1625 nm 時為 9/125 µm，對于 1625 nm，增加 0.1 dB，
4 對于測量的功率水平 0 dBm 或更低，電池壽命取決于所用電池的條件和類型。
多模光源
發射器類型 LED
中心波長 850 nm, 1300 nm
波長準確度 850 nm: +30/- 10 nm
1300 nm: +/- 20 nm
光譜寬度 (FWHM) 850 nm: 50 nm (典型)
1300 nm: 135 nm (典型)
最低輸出功率 850/1300 nm: ³ -20 dBm
功率輸出穩定性1 8 小時內 ±1 dB
自動雙波長切換 是。 可由用戶啟用/禁用。
光輸出接頭 固定 SC
FindFiber 代碼生成 是。 固定在 ID 1。
模式 CW，2 kHz 調制，自動波長
電源要求 2 節 AA 堿性電池。
電池壽命2 40 小時（典型）
自動關閉電源 30 分鐘（可由用戶禁用）
電量不足警告 是，LED 閃爍
尺寸（長 x 寬 x 高） 5.6 x 3.2 x 1.6 英寸 (14.2 x 8.1 x 4.1 厘米)
重量 1.8 盎司 (278 克)
1 23° C ± 2° C, 在 5 分鐘預熱后
2 在自動波長模式下，電池壽命取決于所用電池的條件和類型。建議使用堿性電池。
單模光源
發射器類型 FP 激光: 雙重 1310 nm/1550 nm
中心波長 1310 nm, 1550 nm
波長準確度 1310 nm: +/- 20 nm
1550 nm: +/- 30 nm
光譜寬度 (RMS) 1310 nm: 2 nm (最大)
1550 nm: 3 nm (最大)
最低輸出功率 1310/1550 nm: ³ -7 dBm (典型)
功率輸出穩定性1 8 小時內 ±0.25 dB
自動雙波長切換 是。 可由用戶啟用/禁用。
光接頭 固定 SC
啟動條件 9/125 μm 光纖
FindFiber 代碼生成 是。 固定在 ID 2。
模式 CW，2 kHz 調制，自動波長
電源要求 2 節 AA 堿性電池
電池壽命2 30 小時（典型）
自動關閉電源 30 分鐘（可由用戶啟用或禁用）
電量不足警告 LED 閃爍。
尺寸（長 x 寬 x 高） 5.6 x 3.2 x 1.6 英寸（14.2 x 8.1 x 4.1 厘米）
重量 9.8 盎司（278 克）
1 23° C ± 2° C，在 5 分鐘預熱后
2 在自動波長模式下，電池壽命取決于所用電池的條件和類型。 福祿克網絡公司建議使用堿性電池。
FindFiber 光源規格
發射器類型 激光
光源接頭 固定 SC
FindFiber 代碼生成 1 至 8。 默認為 3。
開機/電量不足指示燈 LED
電源要求 2 節 AA 堿性電池
電池壽命 > 80 小時 (典型)
自動關閉電源 30 分鐘
電量不足警告 LED 閃爍
尺寸（長 x 寬 x 高） 7.1 x 1.3 x 1.0 英寸（17.9 x 3.2 x 2.5 厘米）
重量 4.4 盎司（125 克）
安全 滿足 1 級 CDRH
福祿克FLUKE SimpliFiber Pro光功率計及光纜測試工具包選型指南：
型號Model Number/Name Description
SFPOWERMETER SimpliFiber Pro 光功率計
SFMULTIMODESOURCE SimpliFiber Pro multimode 850/1300 light source. Fixed SC port (with ST and LC testing capability available using hybrid test-reference cord accessories purchased separately). Includes FindFiber™ source capability.（多模光源）
SFSINGLEMODESOURCE SimpliFiber Pro 單模 1310/1550 激光光源。 固定 SC 端口（使用單獨購買的混合型測試基準線附件，可以獲得 ST 和 LC 測試能力）。 包括 FindFiber光源能力。
——————————————————————————–
套件Model Number/Name Description
CIQ-FTKSFP Copper and Fiber Technician’s Kit – Includes the CableIQ (CIQ-KIT) and SimpliFiber Pro (FTK1000) Fiber Test Kit
MS2-FTK Copper and Fiber Basic Technician’s Kit – Includes the MicroScanner (MS2-100) and SimpliFiber Pro (FTK1000) Fiber Test Kit.
FTK1450 帶有 FT500 迷你型光纖檢查儀的完整光纖驗證工具包 – 包括 SimpliFiber Pro 光功率計、850/1300 多模光源、1310/1550 單模光源、VisiFault VFL、FT500 迷你型光纖檢查儀、兩 (2) 個 FindFiber 遠程 ID 光源以及便攜包；ST 和 LC 適配器，NFC-KIT-BOX 光纖清潔工具包
FTK1350 帶有 FT500 迷你型光纖檢查儀的多模光纖驗證工具包 – 包括 SimpliFiber Pro 光功率計、850/1300 多模光源、VisiFault VFL、FT500 迷你型光纖檢查儀、FindFiber 遠程 ID 光源以及便攜包；ST 和 LC 適配器
FTK1300 帶有 FT120 迷你型光纖查看儀的多模光纖驗證工具包 – 包括 SimpliFiber Pro 光功率計、850/1300 多模光源、VisiFault VFL、FT120 迷你光纖查看儀、FindFiber 遠程 ID 光源以及便攜包；ST 和 LC 適配器

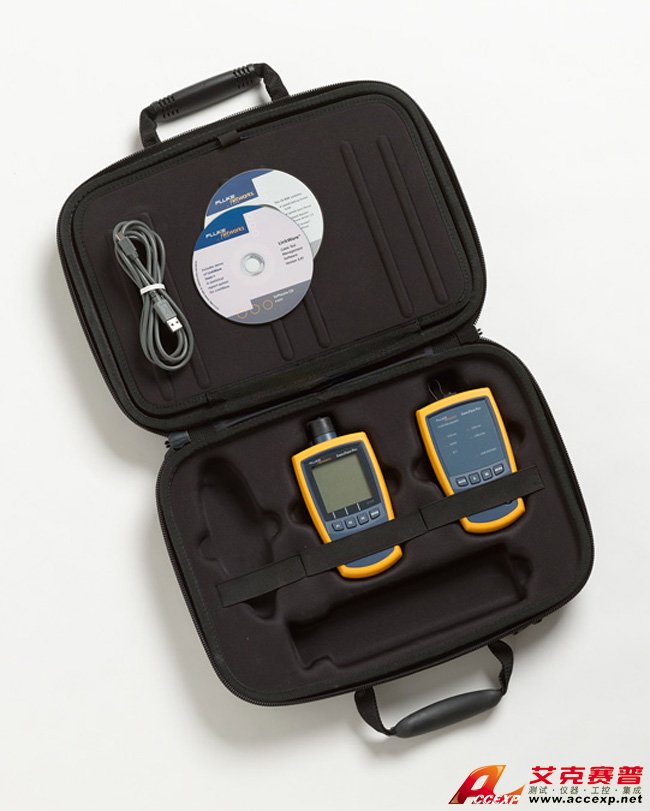

FTK1000 多模光纖驗證工具包 – 包括 SimpliFiber Pro 光功率計、850/1300 多模光源和便攜包
FTK2000 單模光纖驗證工具包 – 包括 SimpliFiber Pro 光功率計、1310/1550 單模光源和便攜包
——————————————————————————–
零配件Model Number/Name Description
NFK1-EFLC-SC 一個 62.5 µm SC/SC Encircled Flux 發射控制器（DTX 需要使用兩個）
NFK1-EFLC-LC 一個 62.5 µm SC/LC Encircled Flux 發射控制器（DTX 需要使用兩個）
NFK2-EFLC-SC 一個 50 µm SC/SC Encircled Flux 發射控制器（DTX 需要使用兩個）
NFK2-EFLC-LC 一個 50 µm SC/LC Encircled Flux 發射控制器（DTX 需要使用兩個）
FINDFIBER 一 (1) 個 FindFiber 遠程 ID 光源
FINDFIBER-6 六 (6) 套 FindFiber 遠程 ID 光源
FT500 迷你型光纖檢查儀視頻顯微鏡 – 包括光纖探頭和顯示屏、AC 適配器/電池充電器、探頭適配器尖端（ST、SC 和通用 2.5mm 跳線尖端）和軟包 See Photo
FT525 迷你型光纖檢查儀和清潔工具包 – 包括迷你型光纖檢查儀；完整的清潔耗材（清潔管、10 個清潔卡、溶劑筆、2.5 mm 端口清潔棉簽和 1.25 mm 端口清潔棉簽）以及軟包
FT120 光纖查看儀 – 200X 放大倍數，帶 2.5mm 通用適配器
FT140 光纖查看儀 – 400X 放大倍數，帶 2.5mm 通用適配器
NFC-Kit-Box 光纖清潔工具包 – 包括帶棉布的清潔管、5 個貼有清潔帶的清潔卡、溶劑筆和 2.5mm 端口清潔棉簽
NFC-Kit-Case 光纖清潔工具包 – 包括裝在一個堅固便攜包中的帶棉布的清潔管、10 個貼有清潔帶的清潔卡、溶劑筆、2.5mm 端口清潔棉簽和 1.25mm 端口清潔棉簽
NFK1-SMPLX-SC 62.5 uM 單工測試基準線組 (SC/SC x 2)；獨特的專利防損壞端面
NFK1-SMPLX-LC 62.5 uM 單工測試基準線組 (SC/LC, LC/LC)；獨特的專利防損壞端面
NFK1-SMPLX-ST 62.5 uM 單工測試基準線組 (SC/ST, ST/ST)；獨特的專利防損壞端面
NFK2-SMPLX-SC 50 uM 單工測試基準線組 (SC/SC x 2)；獨特的專利防損壞端面
NFK2-SMPLX-LC 50 uM 單工測試基準線組 (SC/LC, LC/LC)；獨特的專利防損壞端面
NFK2-SMPLX-ST 50 uM 單工測試基準線組 (SC/ST, ST/ST)；獨特的專利防損壞端面
NFK3-SMPLX-SC 單模測試基準線組 (SC/SC x 2)；獨特的專利防損壞端面
NFK3-SMPLX-LC 單模測試基準線組 (SC/LC, LC/LC)；獨特的專利防損壞端面
NFK3-SMPLX-ST 單模測試基準線組 (SC/ST, ST/ST)；獨特的專利防損壞端面
NFM110 用于迷你型光纖檢查儀的一套附件尖端 （LC、 FC 和 1.25mm 通用型） See Photo
NFM115 Complete Accessory Tip Set for FiberInspector Mini (Replacement SC, ST, and 2.5 Universal tips along with additional LC, FC, and 1.25mm Universal) See Photo
NFA-SC-SINGLE 可互換的 SC 適配器
NFA-LC-SINGLE 可互換的 LC 適配器
NFA-ST-SINGLE 可互換的 ST 適配器
NFA-FC-SINGLE FC Interchangeable Adapter
——————————————————————————–
支持Model Number/Name Description
GLD-FTK 1 年支持服務 for SimpliFiber Pro Fiber Test Kits – Models: FTK2000, FTK1450, FTK1350, FTK1300 and FTK1000
