中茂 Chroma 被動元件測試解決方案

2015-08-13

中茂 Chroma 被動元件測試解決方案除了檢測電容、電感及電阻等基本被動元件外，也可檢測由這些元件組合而成或具有相近特性之各式電子零組件，前者包含各式繞線元件、通訊及電源濾波器等，后者則包含開關、連接器、導線、金屬材料、介電材料、磁性材料及半導體元件等。中茂 Chroma 被動元件測試解決方案不僅能針對這些被測物之特性做分析，對于整體應用方式如自動化生產檢驗、進出料檢驗、品保驗證、研發分析等，也可進行最佳化的設計，滿足客戶對低成本高效率之要求。
長沙艾克賽普儀器設備有限公司是中茂 Chroma 在華中地區授權代理商，可提供樣機和相關工程師上門演示溝通，以下是長沙艾克賽普儀器設備有限公司為您介紹中茂 Chroma 被動元件測試解決方案的選型,如果您有任何問題或者需要相關資料，請隨時聯系：0731-84284278轉801，郵箱：shawn.xiao@hncsw.net。

中茂 Chroma 被動元件測試解決方案廣泛應用于各式電力電子產品的領域：

Ÿ 切換式電源供應器

Ÿ 發光二極體驅動電路

Ÿ 光伏模組與光伏逆變器

Ÿ 純電動車、混合電動車與插電式混合電動車

被動元件測試解決方案：

Ÿ 電氣特性參數量測：電感、電容、直流電阻、交流電阻、阻抗、損失因素、品質因素、漏電流、絕緣電阻等。

Ÿ 信賴性與壽命測試：直流重迭測試、功率損失測試、漣波電流測試、高頻耐流測試、高頻耐壓測試、溫升測試等。

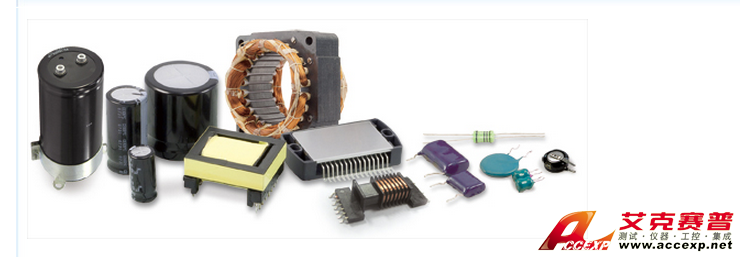

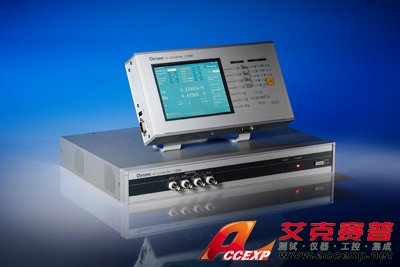

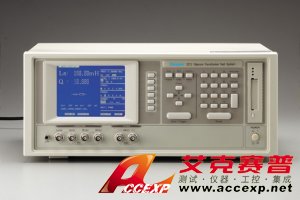

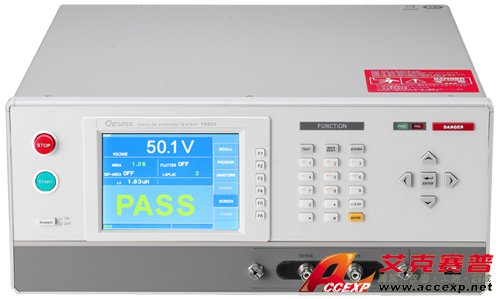

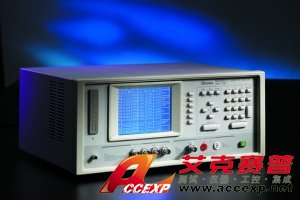

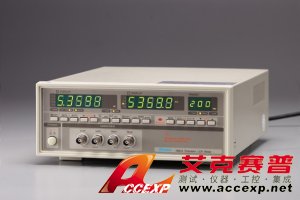

中茂 Chroma 被動元件測試解決方案圖片

待測物種類	測試解決方案
電解電容	電容值、損耗因素、阻抗、等效串聯電阻漏電流漣波電流測試
EMI濾波線圈	電感值、漏電感、平衡、相位、圈數比、直流電阻耐壓/絕緣電阻/繞線脈沖測試
X/Y電容	電容值、損耗因素耐壓/絕緣電阻測試電暈放電偵測
切換式電源供應器電氣安規測試	接地阻抗測試耐壓測試絕緣電阻漏電流
塑膠薄膜電容	電容值、損耗因素絕緣電阻
功率電感	電感值、直流電阻耐壓/絕緣電阻測試繞線脈沖測試直流重迭測試溫升測試功率損失測試
陶瓷電容	電容值、損耗因素耐壓測試絕緣電阻高頻電暈偵測
直流風扇	耐壓/繞線脈沖測試直流電阻
變壓器	電感值、漏電感、平衡、圈數比、相位、直流電阻耐壓/絕緣電阻/繞線脈沖測試高頻耐壓測試

中茂 Chroma 被動元件測試解決方案的產品選型指南：

LCR表 / 自動變壓器測試系統

Model 11050 高頻 LCR 表
Test frequency: 1kHz~10MHz
Basic accuracy: 0.1%
Measurement time: 15ms
Standard RS-232, Handler, and USB storage I/F, optional GPIB, LAN I/F

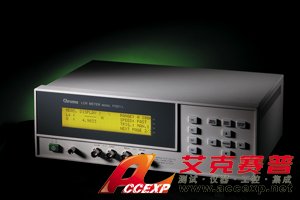

Model 11021/11021-L LCR表
測試頻率: 100, 120, 1k, 10kHz (11021) / 1k, 10k, 40k, 50kHz (11021-L)
基本量測準確度 : 0.1% (11021) / 0.2% (11021-L)
量測速度快: 75ms
Standard RS-232 I/F, optional GPIB & Handler I/F

Model 11022/11025 LCR表
測試頻率: 50, 60, 100, 120, 1k, 10k, 20k, 40k, 50k, 100kHz
基本量測準確度 : 0.1%
量測速度快: 21ms
Standard RS-232, GPIB, and Handler I/F

Model 1062A/1075 精密LCR表
測試頻率: 40Hz~200kHz, 30 steps (1061A/1062A) / 20Hz~200kHz (1075)
基本量測準確度 : 0.1%
量測速度快: 55ms
Optional GPIB & Handler I/F (1062A/1075)

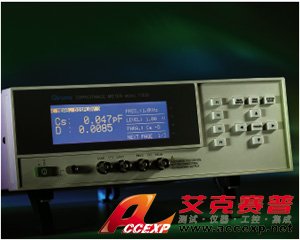

Model 11020 電容表
測試頻率: 100, 120, 1kHz
基本量測準確度 : 0.1%
量測速度快: 5ms
Standard Handler I/F

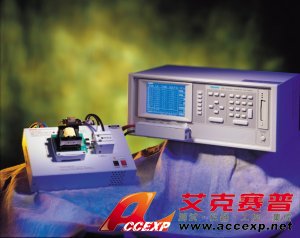

Model 13350 自動變壓器測試器
測試頻率: 20Hz~200kHz
基本量測準確度 : 0.1%
Optional fixtures for different applications: 20ch scan unit, 80ch scan box, and C.T. test fixture
Standard RS-232, USB storage I/F, optional LAN & USB-H I/F

Model 3250/3252/3302 自動變壓器測試系統/自動零件分析儀
測試頻率: 20Hz~200kHz (3250/3252) / 20Hz~1MHz (3302)
基本量測準確度 : 0.1%
Optional 20ch scan box
Standard RS-232, Handler I/F, optional GPIB I/F only for LCR function

Model 3312 通訊變壓器測試系統
測試頻率: 20Hz~1MHz
基本量測準確度 : 0.1%
Test items for telecommunication transformer inspection
Standard RS-232, Handler I/F, optional GPIB I/F only for LCR function

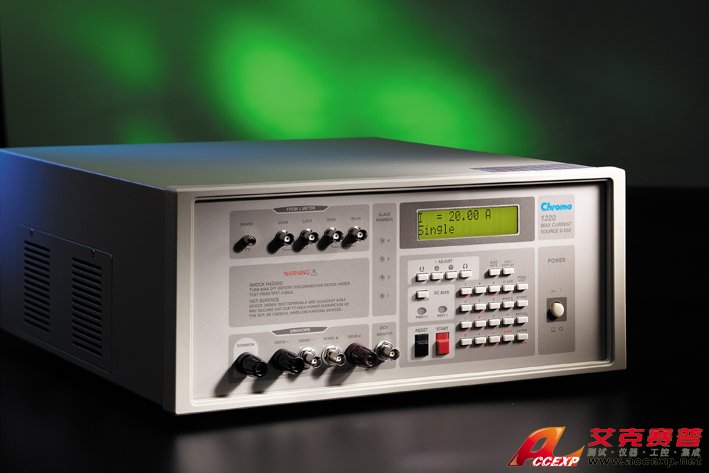

Model 1310/1320/1320S/1320-10A 直流重疊電流源
頻準響應: 20Hz~200kHz (1310) / 20Hz~1MHz (1320/1320S/1320-10A)
輸出功能: 0.001A~10.00A (1310/1320-10A) / 0.001A~20.00A (1320/1320S)
Directly controlled by LCR meter 11022/11025/3252/3302 (1320/1320S/1320-10A)
Standard GPIB and Handler I/F

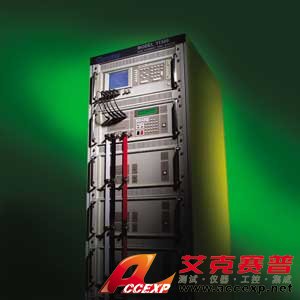

Model 11300 直流重疊測試系統
頻準響應: 20Hz~1MHz
輸出功能: up to 300.0 A by 20.00 A modules
輸出功能 accuracy: 3%
Windows based software for curve analysis

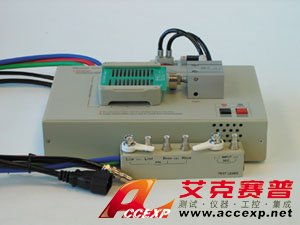

Model A132501 變壓器自動掃描測試盒之治具選項
多種尺寸可選的測試治具

電解電容測試器

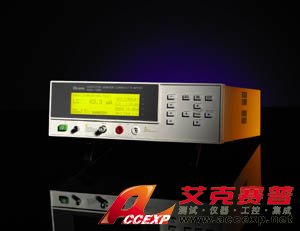

Model 11200 電容漏電流/絕緣電阻表
直流電壓: 1.0V~650V / 800V
充電電流: 0.5mA~500mA
漏電流測試: 0.001uA~20.00mA
Standard RS-232 I/F, optional GPIB & Handler I/F

Model 11800/11801/11810 漣波電流測試器
測試頻率: 100, 120, 400, 1kHz (11800) / 20kHz~100kHz (11801) / 20kHz~1MHz (11810)
漣波電流 & 電壓: 10A, 90V & 30A, 30V (11800) / 10A, 15V (11801/11810)
直流電壓: 0V~500V
Standard RS-485 I/F

Model 13100 電解電容分析儀
C meter / leakage current meter / foil WV tester 3 in 1
Optional 10ch scan box
Windows based software for statistical analysis
Standard RS-232 I/F

高頻交流測試器

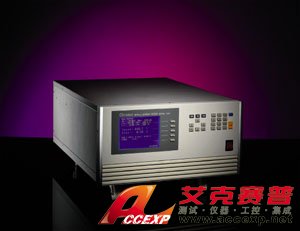

Model 11802/11803/11805/11890/11891 可程序高頻交流測試器
測試頻率: 20kHz~200kHz (11802/11890/11891) / 10kHz~200kHz (11805) / 20kHz~1MHz (11803)
Maximum output power: 500VA (11802/11890/11891) / 800VA (11803) / 1kVA (11805)
Optional voltage / current step-up modules
Standard RS-485 I/F

毫歐姆表

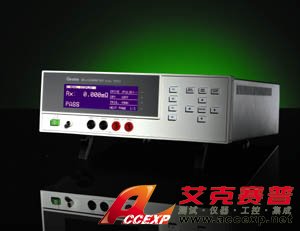

Model 16502 毫歐姆表
Test signal: DC / pulsed
基本量測準確度 : 0.05%
量測速度快: 65ms
Standard RS-232 I/F, optional GPIB & Handler I/F

組件測試掃描儀

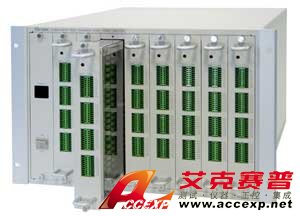

Model 13001 組件測試掃描儀
Optional 40ch scan module and slave unit
Support 8 slots for module plug-in, up to 320ch per unit
Support 8 slave unit for connecting to master unit
Standard RS-232, GPIB, and USB I/F

頻率響應分析儀

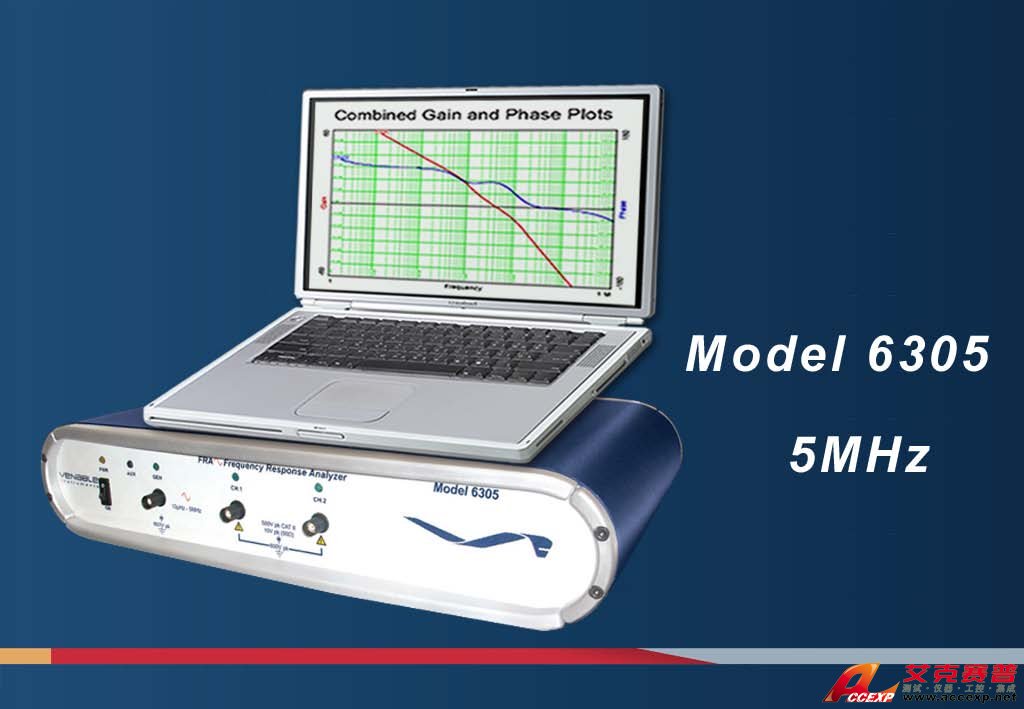

Model 6305 頻率響應分析儀

被動元件自動測試系統

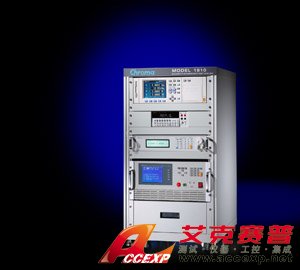

Model 1810 磁性組件測試系統
測試頻率: 20kHz~1MHz
Multiple modules for different voltage and current output
DC bias current: up to 60A
Windows based software for electrical characteristic analysis

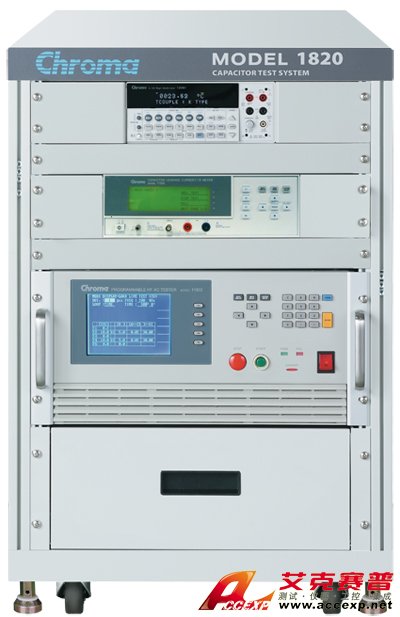

Model 1820 電容測試系統
High frequency sine wave current:10kHz~200kHz
DC bias voltage : 3000V max.
Capacitor endurance & temperature rising test
Capacitor withstanding current test (frequency sweep)

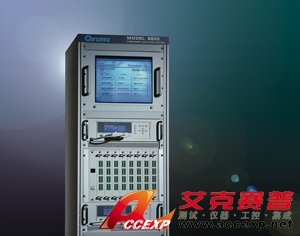

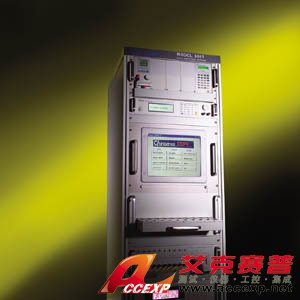

Model 8800 組件自動測試系統
Support instruments with GPIB, RS-232, or RS-485 I/F
Windows based software with open architecture
Test items and test programs editable by users
Comprehensive analyzing tools for report generating

Model 8801 電氣二重層電容自動測試系統
Measurement function: C, IR, and ESR
10ch scanner for reducing test time
Windows based software with open architecture

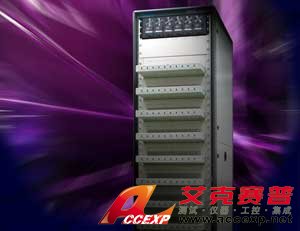

Model 8802 電氣二重層電容漏電流監控系統
Modular design with 20ch leakage current monitoring boxes
Up to 200ch with 10 boxes per system
Windows based software for controlling multiple systems

Model 1850 series 電氣二重層電容自動測試系統

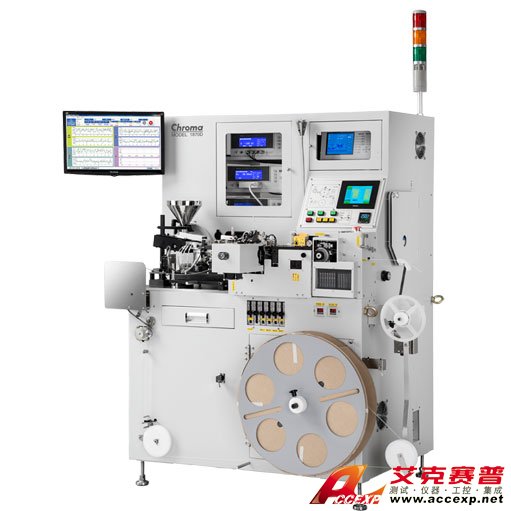

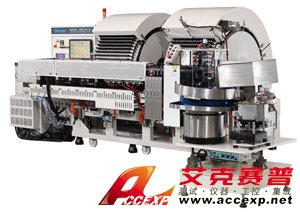

Model 1870D 高頻電感測試包裝機
為因應 3C 市場對小型 Molding Power Choke 的大量需求，及對品質的高度要求，Chroma 1870D 為這一類客戶的需求，提供了快速的測試包裝，及精確的品質監控。

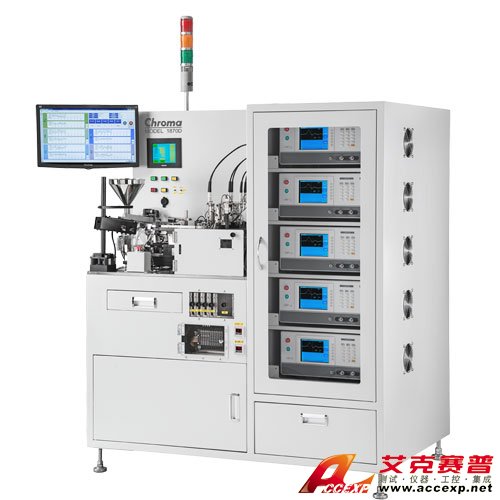

Model 1871 電感層間短路自動測試系統
為因應 3C 市場對小型 Molding Power Choke 的大量需求，及對品質的高度要求，Chroma 1871 為這一類客戶的需求，提供了快速的層間短路自動測試，及精確的產品品質監控。
5站/2站高速測試
專利測試探頭
最高產能1,200pcs/min.
多功能統計分析軟體

微型晶片電感生產測試

Model 1870D 高頻電感測試包裝機
為因應 3C 市場對小型 Molding Power Choke 的大量需求，及對品質的高度要求，Chroma 1870D 為這一類客戶的需求，提供了快速的測試包裝，及精確的品質監控。

Model 1871 電感層間短路自動測試系統
為因應 3C 市場對小型 Molding Power Choke 的大量需求，及對品質的高度要求，Chroma 1871 為這一類客戶的需求，提供了快速的層間短路自動測試，及精確的產品品質監控。
5站/2站高速測試
專利測試探頭
最高產能1,200pcs/min.
多功能統計分析軟體
